Detalhes do produto:
Condições de Pagamento e Envio:
|
| Conector macho RP1226: | equivalente de Aptiv 54201416 | Conector RP1226 fêmea: | equivalente de Aptiv 54201412 |
|---|---|---|---|
| Terminais de contato: | cobre com chapeamento de níquel ou chapeamento de ouro | Resistência ao contacto: | 3 ohms máximo |
| Resistência ao isolamento: | minuto do ohm de 5M | Temperatura de trabalho: | −30℃ ~ +100℃ |
| Destacar: | Cabo RP1226,cabo rp1226 y,cabo rp1226 de 14 pinos |
||

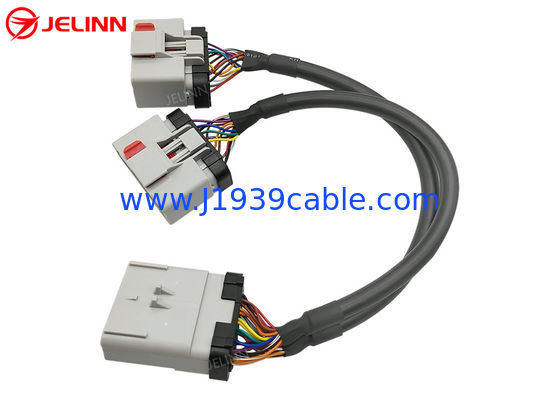

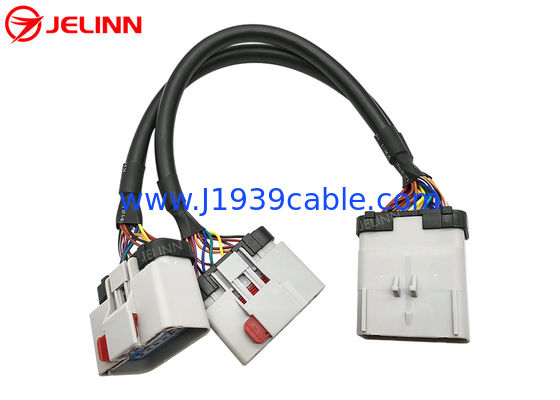

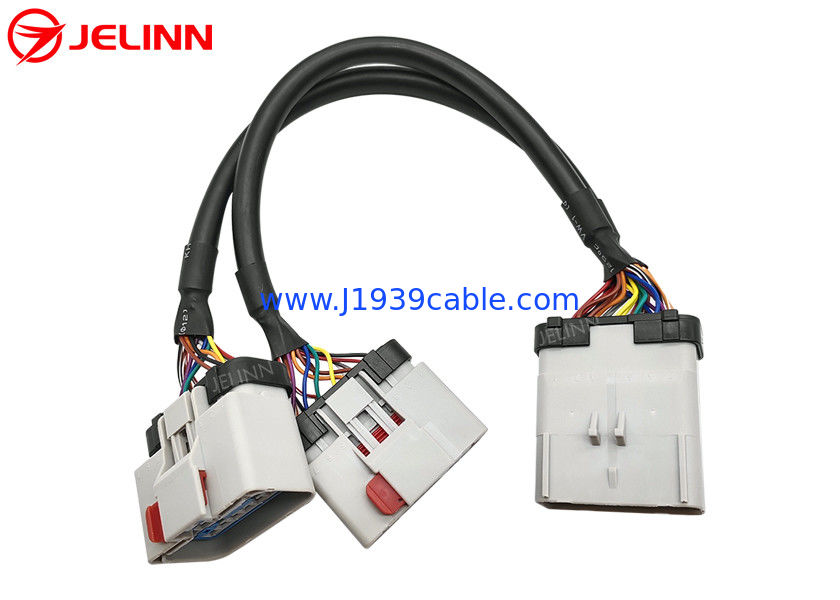

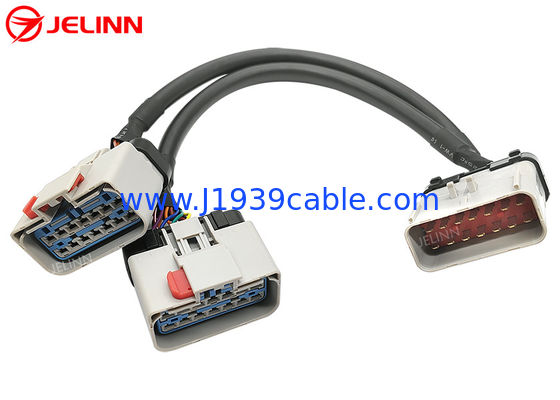

RP1226 14 Pin 14pin Um macho para duplo fêmea splitter Y cabo
Especificações
| Conector masculino RP1226 | equivalente em Aptiv 54201416 |
| Conector feminino RP1226 | equivalente em Aptiv 54201412 |
| Conector OBD2 feminino | Padrão |
| Fio | 20AWG, cobre puro |
| Material do conector masculino RP1226 | PA66 + fibra de vidro |
| Material deConector OBD2 feminino | PA66 + fibra de vidro |
| Pinó (diagrama de fiação) | personalizado |
| Comprimento do cabo | 33cm (13 polegadas) ou personalizado |
| Pins ou terminais | de cobre revestido de níquel ou de ouro |
| Resistência ao contacto | 3 ohms no máximo. |
| Resistência ao isolamento | 5M ohm min. |
| Temperatura de funcionamento | -30°C ~ +100°C |
| Testes | Testes 100% abertos, curtos e sem fio |
| Garantia | 1 ano |
Pinó (diagrama de fiação)
Em termos gerais, o pin-out (diagrama de fiação) pode ser o seguinte.
O braço do cabo entre o conector masculino RP1226 e o conector feminino RP1226 estão totalmente ligados.
Os 4 pinos do conector feminino OBD2 estão ligados.Há 4 fios de 20 AWG no braço do cabo entre o conector masculino RP1226 e o conector feminino OBD2.
| RP1226 macho | RP1226 fêmea | Sinalização | OBD2 feminina |
| 8 | 8 | Terra | 4 ou 5 |
| 1 | 1 | Potência da bateria | 16 |
| 2 | 2 | J1939, S-CAN elevado | 6 |
| 9 | 9 | J1939,S-CAN baixo | 14 |
| 3 | 3 | ||
| 4 | 4 | ||
| 5 | 5 | ||
| 6 | 6 | ||
| 7 | 7 | ||
| 10 | 10 | ||
| 11 | 11 | ||
| 12 | 12 | ||
| 13 | 13 | ||
| 14 | 14 |
Às vezes,o pin-out (diagrama de fiação) podetambém ser como abaixo.
O braço do cabo entre o conector masculino RP1226 e o conector feminino RP1226 estão totalmente ligados.
Seis pinos do conector feminino OBD2 estão ligados.Há 6 fios de 20 AWG no braço do cabo entre o conector masculino RP1226 e o conector feminino OBD2.
| RP1226 macho | RP1226 fêmea | Sinalização | OBD2 feminina |
| 8 | 8 | Terra | 4 ou 5 |
| 1 | 1 | Bateria | 16 |
| 2 | 2 | J1939, S-CAN elevado | 6 |
| 9 | 9 | J1939,S-CAN baixo | 14 |
| 6 | 6 | J1708, CAN elevado | 12 |
| 13 | 13 | J1708, CAN baixo | 13 |
| 3 | 3 | ||
| 4 | 4 | ||
| 5 | 5 | ||
| 7 | 7 | ||
| 10 | 10 | ||
| 11 | 11 | ||
| 12 | 12 | ||
| 14 | 14 |
O pin-out (diagrama de fiação)podem também ser personalizados de acordo com as necessidades dos clientes.
Aplicação
De acordo com o TMC (Conselho de Tecnologia e Manutenção da ATA) Recomendada Prática RP1226 Padronização de Mensagens, alguns caminhões pesados de 2019 e mais novos, como Kenworth, Peterbilt, Volvo,Mack e Freightliner na América do Norte estão equipados com um conector de acessórios na cabine do lado do motorista atrás do painelO proprietário do camião pode consultar o Manual do Construtor para mais informações.
Os dispositivos ELD (Electronic Logging Devices), telemáticos ou outros dispositivos do mercado pós-venda que exijam dados de J1939, CAN ou J1708 devem ser ligados a este conector de acessórios RP1226.As ligações podem não ser garantidas..
Se você tiver um dispositivo com uma porta OBD2 de 16 pinos e quiser conectá-lo a um caminhão equipado com o conector de acessórios RP1226 de 14 pinos, este cabo é necessário.
Há apenas um conector de acessório RP1226 no caminhão.Este cabo splitter Y é uma boa escolha.
