14 homem do Pin RP1226 para enegrecer o tipo - 1 cabo fêmea do caminhão ELD do Pin J1939 de SAE Deutsch 9

14 homem do Pin RP1226 para enegrecer o tipo - 1 cabo fêmea do caminhão ELD do Pin J1939 de SAE Deutsch 9

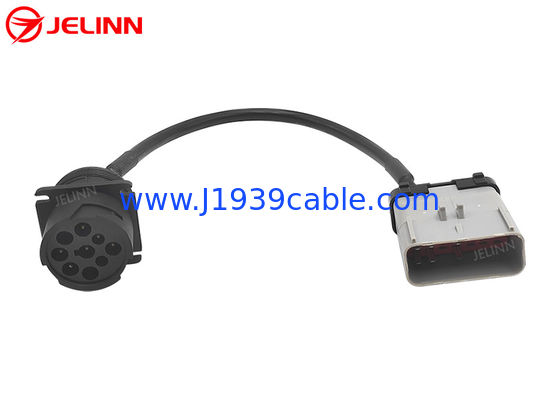

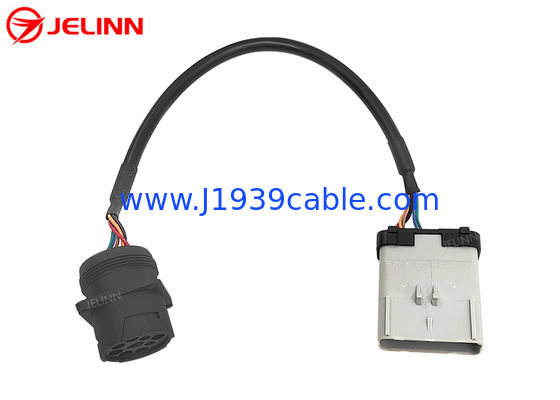

14 Pin RP1226 Male To Black Type 1 SAE Deutsch 9 Pin J1939 Female Truck ELD Cable
14 Pin RP1226 Male To Black Type 1 SAE Deutsch 9 Pin J1939 Female Truck ELD Cable 14 Pin RP1226 Male To Black Type 1 SAE Deutsch 9 Pin J1939 Female Truck ELD Cable

Imagem Grande :  14 homem do Pin RP1226 para enegrecer o tipo - 1 cabo fêmea do caminhão ELD do Pin J1939 de SAE Deutsch 9 Melhor preço

Detalhes do produto:
Lugar de origem: China
Marca: OEM
Certificação: RoHS
Número do modelo: RP1226 a J1939
Condições de Pagamento e Envio:
Quantidade de ordem mínima: 100 PCes
Preço: Please email us for prices
Detalhes da embalagem: Sacos e então caixas do PE
Tempo de entrega: 3-30 dias de trabalho
Termos de pagamento: T/T, Payoneer, Western Union, Paypal, L/C
Habilidade da fonte: 50.000 PCes pelo mês
Descrição de produto detalhada
Conector macho RP1226: equivalente de Aptiv 54201416 Escuta: 20AWG, cobre puro
Receptáculo J1939 fêmea: equivalente de Deutsch HD10-9-1939P Tipo da tomada J1939 fêmea: Tipo 1
teste: testes 100% aberto, curtos e do falta-fio Pinos ou terminais: cobre com chapeamento de níquel ou chapeamento de ouro
Realçar:

RP1226 ao pino 9

,

Cabo de RP1226 ELD

,

RP1226 a J1939

14 homem do Pin RP1226 para enegrecer o tipo - 1 cabo fêmea do caminhão ELD do Pin J1939 de SAE Deutsch 9


Especificação


Conector macho RP1226 equivalente de Aptiv 54201416
conector fêmea de 9-Pin J1939 equivalente de Deutsch HD10-9-1939P
Tipo de tomada fêmea de 9-Pin J1939 Tipo - 1
Cor da tomada fêmea de 9-Pin J1939 Preto
Fio 20AWG, cobre puro
Material do conector macho RP1226 PA66 + fibra de vidro
Material da tomada fêmea de 9-Pin J1939 PA66 + fibra de vidro
Pinout (diagrama de fiação) personalizado
Comprimento do cabo personalizado
Pinos ou terminais cobre com chapeamento de níquel ou chapeamento de ouro
Resistência de contato um máximo de 3 ohms.
Resistência de isolação ohm de 5M mínimo.
Temperatura de trabalho −25℃ ~ +85℃
Testes testes 100% aberto, curtos e do mis-fio
Tensão de teste DC300V 5M ohm/10ms
Garantia 1 ano




Pinout (diagrama de fiação)

Em linhas gerais, o pinout (diagrama de fiação) pode ser como abaixo.
4 pinos de cada conector são prendidos. Há 4 fios de 20AWG no cabo.


Homem RP1226 Sinal fêmea de 9-Pin J1939
8 Terra
1 Bateria B
2 J1939, elevação da VARREDURA C
9 J1939, ponto baixo da VARREDURA D


Às vezes, o pinout (diagrama de fiação) pode igualmente ser como abaixo.
6 pinos de cada conector são prendidos. Há 6 fios de 20AWG no cabo.


Homem RP1226 Sinal fêmea de 9-Pin J1939
8 Terra
1 Bateria B
2 J1939, elevação da VARREDURA C
9 J1939, ponto baixo da VARREDURA D
6 J1708, PODE elevação F
13 J1708, PODE ponto baixo G



O pinout (diagrama de fiação) pode igualmente ser personalizado de acordo com as necessidades dos clientes.


Aplicação

De acordo com a normalização recomendada da mensagem da prática RP1226 do TMC (o Conselho da tecnologia e da manutenção do ATA), alguns 2019 e caminhões pesados mais novos tais como Kenworth, Peterbilt, Volvo, capa de chuva e Freightliner em America do Norte são equipados com um conector acessório no táxi no lado do motorista atrás do traço, perto do painel do fusível. O proprietário do caminhão pode verificar o construtor de corpo Manual para ver se há mais informação.

ELD (dispositivos de registro eletrônicos), os dispositivos da telemática ou outros dispositivos do mercado de acessórios que exigem dados de J1939, de LATA ou de J1708 devem ser conectados a este conector RP1226 acessório. Se não, as conexões não podem ser warrantable.

Se um dispositivo que tenha 9 um porto do pino J1939 é necessário ser conectar a um caminhão equipado com 14 o conector acessório do pino RP1226, este cabo é necessário.
