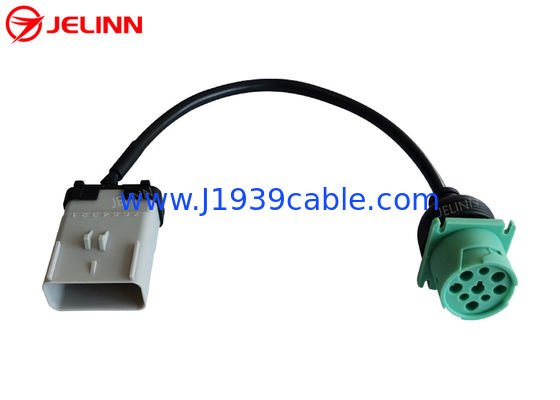

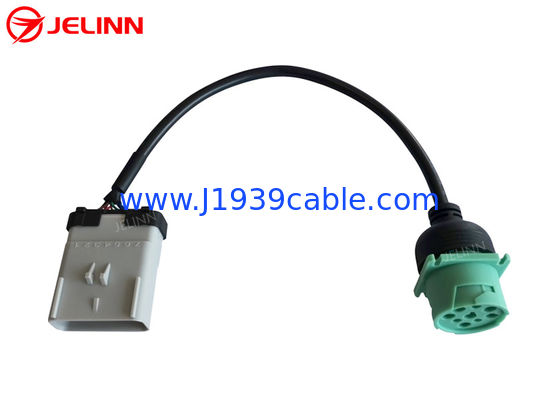

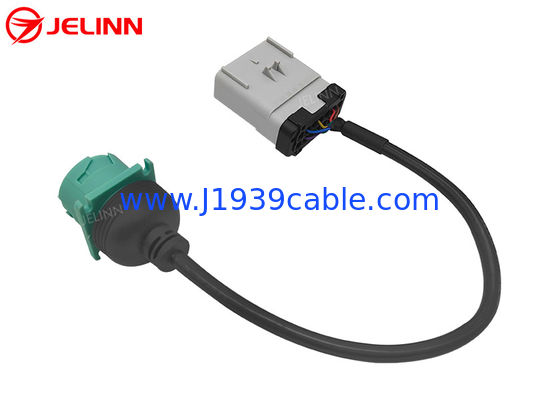

RP1226 cabo fêmea do caminhão do Pin J1939 de Pin Male To Green Type 2 SAE Deutsch 9 do cinza 14
|
Detalhes do produto:
Condições de Pagamento e Envio:
|
Descrição de produto detalhada
| Conector macho RP1226: | equivalente de Aptiv 54201416 | Escuta: | 20AWG, cobre puro |
|---|---|---|---|
| Receptáculo J1939 fêmea: | equivalente de Deutsch HD10-9-1939P-P080 | Cor da tomada fêmea de 9-Pin J1939: | verde |
| Pinos ou terminais: | cobre com chapeamento de níquel ou chapeamento de ouro | Tensão de teste: | DC300V 5M ohm/10ms |
| Realçar: | RP1226 ao pino 9,Cabo de RP1226 ELD,RP1226 a J1939 |
||
RP1226 cabo fêmea do caminhão do Pin J1939 de Pin Male To Green Type 2 SAE Deutsch 9 do cinza 14
Especificação
| Conector macho RP1226 | equivalente de Aptiv 54201416 |
| conector fêmea de 9-Pin J1939 | equivalente de Deutsch HD10-9-1939P-P080 |
| Tipo de tomada fêmea de 9-Pin J1939 | Tipo - 2 |
| Cor da tomada fêmea de 9-Pin J1939 | Verde |
| Fio | 20AWG, cobre puro |
| Material do conector macho RP1226 | PA66 + fibra de vidro |
| Material da tomada fêmea de 9-Pin J1939 | PA66 + fibra de vidro |
| Pinout (diagrama de fiação) | personalizado |
| Comprimento do cabo | 30cm (12 polegadas) ou personalizado |
| Pinos ou terminais | cobre com chapeamento de níquel ou chapeamento de ouro |
| Resistência de contato | um máximo de 3 ohms. |
| Resistência de isolação | ohm de 5M mínimo. |
| Temperatura de trabalho | −25℃ ~ +85℃ |
| Testes | testes 100% aberto, curtos e do falta-fio |
| Tensão de teste | DC300V 5M ohm/10ms |
| Garantia | 1 ano |
Pinout (diagrama de fiação)
Em linhas gerais, o pinout (diagrama de fiação) pode ser como abaixo.
4 pinos de cada conector são prendidos. Há 4 fios de 20AWG no cabo.
| Homem RP1226 | Sinal | 9 fêmea do Pin J1939 |
| 8 | Terra | |
| 1 | Bateria | B |
| 2 | J1939, elevação da VARREDURA | C |
| 9 | J1939, ponto baixo da VARREDURA | D |
Às vezes, o pinout (diagrama de fiação) pode igualmente ser como abaixo.
6 pinos de cada conector são prendidos. Há 6 fios de 20AWG no cabo.
| Homem RP1226 | Sinal | 9 fêmea do Pin J1939 |
| 8 | Terra | |
| 1 | Bateria | B |
| 2 | J1939, elevação da VARREDURA | C |
| 9 | J1939, ponto baixo da VARREDURA | D |
| 6 | J1708, PODE elevação | F |
| 13 | J1708, PODE ponto baixo | G |
O pinout (diagrama de fiação) pode igualmente ser personalizado de acordo com as necessidades dos clientes.
Aplicação
De acordo com a normalização recomendada da mensagem da prática RP1226 do TMC (o Conselho da tecnologia e da manutenção do ATA), alguns 2019 e caminhões pesados mais novos tais como Kenworth, Peterbilt, Volvo, capa de chuva e Freightliner em America do Norte são equipados com um conector acessório no táxi no lado do motorista atrás do traço, perto do painel do fusível. O proprietário do caminhão pode verificar o construtor de corpo Manual para ver se há mais informação.
ELD (dispositivos de registro eletrônicos), os dispositivos da telemática ou outros dispositivos do mercado de acessórios que exigem dados de J1939, de LATA ou de J1708 devem ser conectados a este conector RP1226 acessório. Se não, as conexões não podem ser warrantable.
Se você tem um dispositivo que seja com 9 um porto e você do pino J1939 gostaria do conectar a um caminhão equipado com 14 o conector acessório do pino RP1226, você precisa de usar este cabo.
Enviando um inquérito
Se você não encontrou nem não tem o tempo para procurar os cabos J1939, RP1226, OBD2 ou J1708, adaptadores ou conectores em nosso Web site, sinta livre deixar-nos saber que cabos J1939, RP1226, OBD2 ou J1708, os adaptadores ou os conectores você precisam enviando um inquérito (se você tem uma imagem, a unem por favor no inquérito). Nós podemos igualmente personalizar todos os cabos J1939, RP1226, OBD2 ou J1708, adaptadores ou conectores para você.
