Detalhes do produto:
Condições de Pagamento e Envio:
|
| Fio: | 20AWG, cobre puro | J1939 tampão feminino: | equivalente a Deutsch HD16-9-1939S-P080 |
|---|---|---|---|
| Tipo da tomada J1939 fêmea: | Tipo 2 | J1939 Enxaguantes masculinos: | equivalente de Deutsch HD10-9-1939P-P080 |
| Tipo de tampão masculino J1939: | Tipo 2 | OBD2 para conectores femininos: | com terminais KET |
| Pinos ou terminais: | de cobre, níquel ou ouro | Temperatura de trabalho: | -25°C ~ +85°C |
| Destacar: | j1939 y cabo,J1939 caminhão OBD GPS,j1939 a obd2 |
||

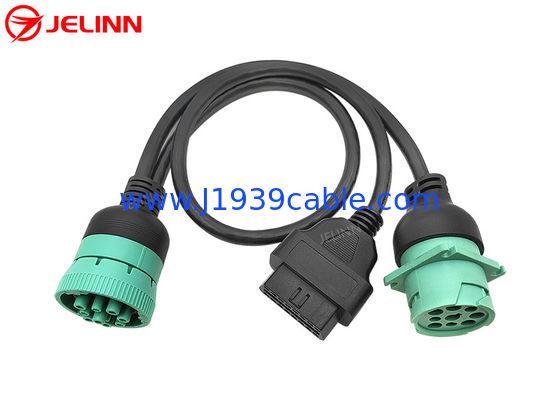

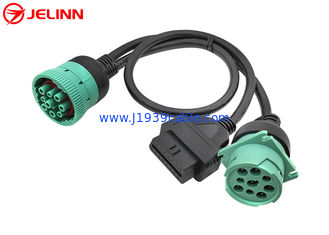

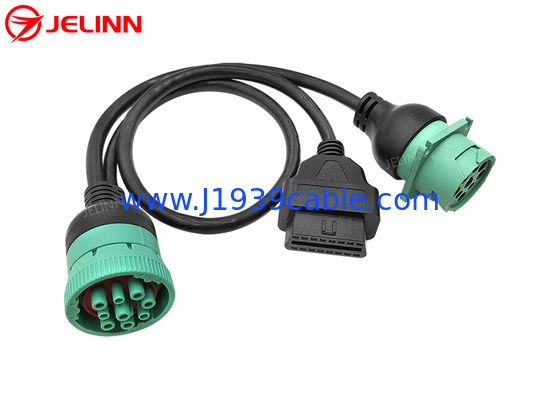

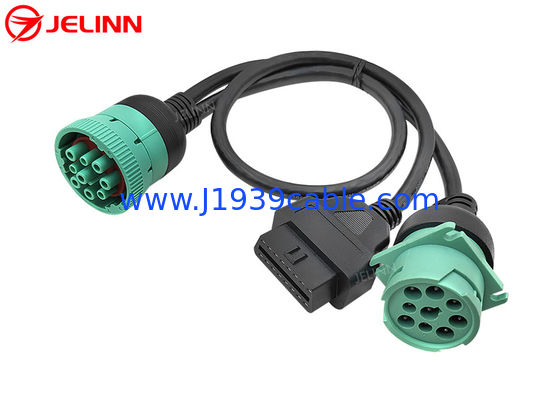

J1939 9 Pin para OBD 2 OBD2 16 Pin Splitter Y Cable 9Pin Splitter Wire Sistema GPS para caminhão
Especificações
| J1939 conector feminino | equivalente a Deutsch HD16-9-1939S-P080 |
| Tipo de conector feminino J1939 | Tipo 2 |
| J1939 conector masculino | equivalente em Deutsch HD10-9-1939P- P080 |
| Tipo de conector masculino J1939 | Tipo 2 |
| Conector OBD2 feminino | com terminais KET |
| Fio | 20AWG, cobre puro |
| Material do conector J1939 | PA66 + fibra de vidro |
| Material do conector OBD2 | PA66 |
| Atribuição de pin ou pin out | personalizado |
| Comprimento do cabo | personalizado |
| Pins ou terminais | de cobre, níquel ou ouro |
| Resistência ao contacto | 3 ohms no máximo. |
| Resistência ao isolamento | 5M ohm min. |
| Temperatura de funcionamento | -25°C ~ +85°C |
| Testes | Testes 100% abertos, curtos e com erro de ligação |
| Tensão de ensaio | DC300V 5M ohm/10ms |
| Garantia | 1 ano |
A extremidade das tomadas feminina e masculina de J1939 pode ser moldada ou não,De acordo com as suas necessidades.
De peso superior a 200 g/m2
Não sobreformados
OAlemão 9 PinO conector feminino é do tipo 2, por isso seu Pin F é com menor diâmetro como Pin C e Pin J. Os conectores femininos do tipo 2 J1939 podem ser inseridos em conectores masculinos do tipo 1 ou tipo 2 J1939.
O conector feminino OBD2 é equipado com terminais KET que tornam o conector feminino OBD2 mais resistente.
Atribuição de pin ou pin out
Em geral, a atribuição do pin ou pin out será assim (4 pines a serem conectados):
| OBD2 feminina | Sinalização | J1939 fêmea | J1939 macho |
| 4 ou 5 | Terra | A | A |
| 16 | Bateria | B | B |
| 6 | J1939, CAN-H | C | C |
| 14 | J1939, CAN-L | D | D |
Às vezes,a atribuição pin ou pin out também pode ser assim ((6 pinosa ligar):
| OBD2 feminina | Sinalização | J1939 fêmea | J1939 macho |
| 4 ou 5 | Terra | A | A |
| 16 | Bateria | B | B |
| 6 | J1939, CAN-H | C | C |
| 14 | J1939, CAN-L | D | D |
| 2 | J1708-H | F | F |
| 10 | J1708-L | G | G |
Às vezes,a atribuição do pin ou pin out também pode ser assim (6 pina ligar):
| OBD2 feminina | Sinalização | J1939 fêmea | J1939 macho |
| 4 ou 5 | Terra | A | A |
| 16 | Bateria | B | B |
| 6 | J1939, CAN-H | C | C |
| 14 | J1939, CAN-L | D | D |
| 12 | J1708-H | F | F |
| 13 | J1708-L | G | G |
O cabo de 6 fios também inclui cablagem para as linhas J1708.é melhor não conectá-los como às vezes as linhas adicionadas podem interferir com o funcionamento de alguns rastreadores GPS.
A atribuição de pin ou pin out também pode ser personalizada de acordo com suas necessidades.
Aplicação
Este cabo é usado para ligartelemática ou dispositivos de gestão de frotas, tais como:Rastreadores GPS ou ELDs para veículos comerciais que tenham as portas Deutsch redondas J1939 de 9 pinos.
Este cabo também permitirá que os dispositivos de diagnóstico ou scanners OBD2 (com o software apropriado) sejam conectados ao conector redondo J1939.Tenha em mente que a maioria dos softwares e scanners OBD2 são baseados na leitura de PIDsJ1939 é um protocolo baseado em PGN, onde cada PGN contém vários parâmetros.
