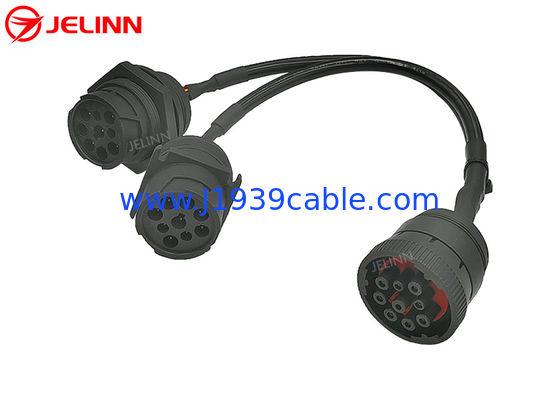

Tipo de cabo de Overmolded J1939 Y - 1 fêmea ao conector macho DC300V 5M ohm/10ms

Tipo de cabo de Overmolded J1939 Y - 1 fêmea ao conector macho DC300V 5M ohm/10ms

Overmolded J1939 Y Cable Type 1 Female To Male Connector DC300V 5M ohm/10ms
Overmolded J1939 Y Cable Type 1 Female To Male Connector DC300V 5M ohm/10ms Overmolded J1939 Y Cable Type 1 Female To Male Connector DC300V 5M ohm/10ms

Imagem Grande :  Tipo de cabo de Overmolded J1939 Y - 1 fêmea ao conector macho DC300V 5M ohm/10ms Melhor preço

Detalhes do produto:
Lugar de origem: China
Marca: OEM
Certificação: RoHS
Número do modelo: J1939
Condições de Pagamento e Envio:
Quantidade de ordem mínima: 100 PCes
Preço: Please email us for prices
Detalhes da embalagem: Sacos e então caixas do PE
Tempo de entrega: 3-30 dias de trabalho
Termos de pagamento: T/T, Payoneer, Western Union, Paypal, L/C
Habilidade da fonte: 50.000 PCes pelo mês
Descrição de produto detalhada
Conector J1939 fêmea: equivalente de Deutsch HD16-9-1939S J1939 receptáculo masculino 1: equivalente de Deutsch HD10-9-1939P
J1939 receptáculo masculino 2: equivalente de Deutsch HD10-9-1939P-B022 Fio: 20AWG, cobre puro
Tipo do conector J1939 fêmea: Tipo - 1 Tipo dos receptáculos J1939 masculinos: Tipo - 1
Resistência de contato: um máximo de 3 ohms. Resistência de isolação: ohm de 5M mínimo.
Tensão de teste: DC300V 5M ohm/10ms
Realçar:

Cabo de DC300V J1939 Y

,

Fêmea ao cabo do homem J1939 Y

,

Conector de Overmolded J1939 Y

fêmea de 9-Pin J1939 ao cabo quadrado masculino rosqueado do divisor Y do homem J1939 & da flange J1939


Especificação



Conector J1939 fêmea equivalente de Deutsch HD16-9-1939S
Tipo do conector J1939 fêmea Tipo - 1
Tipo dos receptáculos J1939 masculinos Tipo - 1
J1939 receptáculo masculino 1 equivalente de Deutsch HD10-9-1939P
J1939 receptáculo masculino 2 equivalente de Deutsch HD10-9-1939P-B022
Fio 20AWG, cobre puro
Material dos conectores J1939 PA66 + fibra de vidro
Pinos ou terminais de cobre, folheado a níquel ou folheado a ouro
Resistência de contato um máximo de 3 ohms.
Resistência de isolação ohm de 5M mínimo.
Temperatura de trabalho −25℃ ~ +85℃
Atribuição de Pin ou pino para fora personalizado
Comprimento do cabo personalizado
Testes testes 100% aberto, curtos e do mis-fio
Tensão de teste DC300V 5M ohm/10ms
Garantia 1 ano




A extremidade da fêmea e dos conectores machos de Deutsch 9-Pin pode ser overmolded ou não, de acordo com suas necessidades.

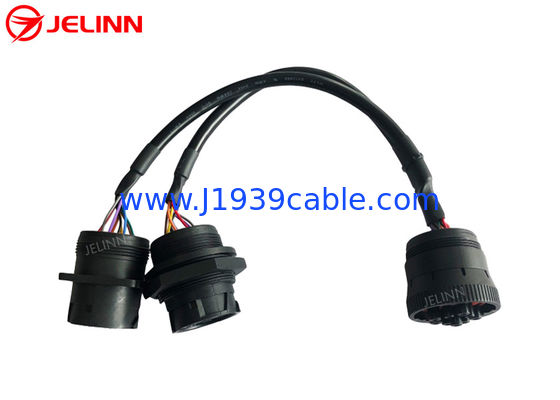

Tipo de cabo de Overmolded J1939 Y - 1 fêmea ao conector macho DC300V 5M ohm/10ms 0

Overmolded

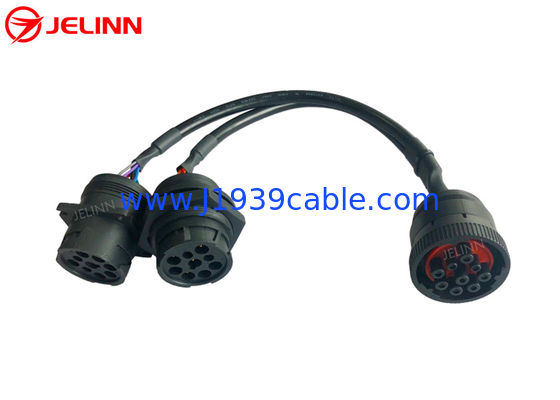

Tipo de cabo de Overmolded J1939 Y - 1 fêmea ao conector macho DC300V 5M ohm/10ms 1

Overmolded





O Deutsch 9 receptáculos masculinos do Pin é tipo - 1, assim seu Pin F é com diâmetro mais grande. O tipo - 1 ou tipo - 2 tomadas J1939 fêmeas pode ser introduzido no tipo - receptáculos 1 J1939 masculinos.



Um dos receptáculos J1939 masculinos é terra comum rosqueada do estilo da montagem da contraporca em caminhões de Paccar (Kenworth, Peterbilt, estrela ocidental).



Atribuição de Pin ou pino para fora



Na maioria dos casos, todos os 9 pinos do homem J1939 e os conectores fêmeas são conectados, tão lá são 9 fios de 20AWG no cabo.


A atribuição de pino ou o pinout podem igualmente ser personalizados de acordo com suas necessidades.


Aplicação

Há somente um porto J1939 diagnóstico nos caminhões. Se você quer conectar ao mesmo tempo dois dispositivos com o porto J1939 ao caminhão, este cabo do adaptador em Y do Pin J1939 de Deutsch 9 é necessário. Pode conectar ELDs (dispositivos de registro eletrônicos, tais como o ZED de Cummins, o eLog de Garmin ou o KeepTruckin ELD), dispositivos diagnósticos ou varredores ou leitores de código da falha ao caminhão.



Este cabo pode ser usado na maioria de caminhões diesel tais como Kenworth, internacional, Freightliner, Isuzu, Hino, capa de chuva, Peterbilt, Oshkosh, Sterling, Volvo, laborioso, Navist e a estrela ocidental.
