Detalhes do produto:
Condições de Pagamento e Envio:
|
| Fio: | 20AWG, cobre puro | J1939 tampão feminino: | equivalente a Deutsch HD16-9-1939S-P080 |
|---|---|---|---|
| Tipo da tomada J1939 fêmea: | Tipo 2 | J1939 Enxaguantes masculinos: | equivalente de Deutsch HD10-9-1939P-P080 |
| Tipo de tampão masculino J1939: | Tipo 2 | OBD2 para conectores femininos: | com terminais KET |
| Destacar: | j1939 obd2,j1939 a obd2,j1939 macho fêmea para obd2 |
||

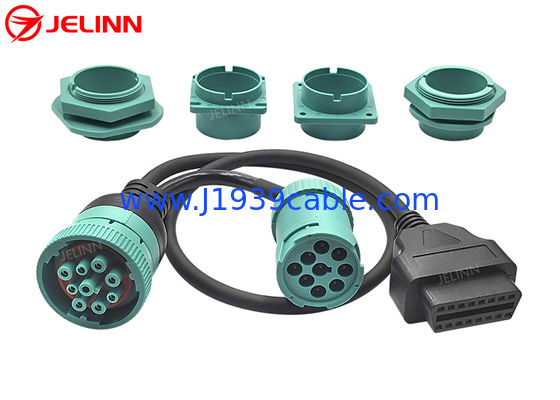

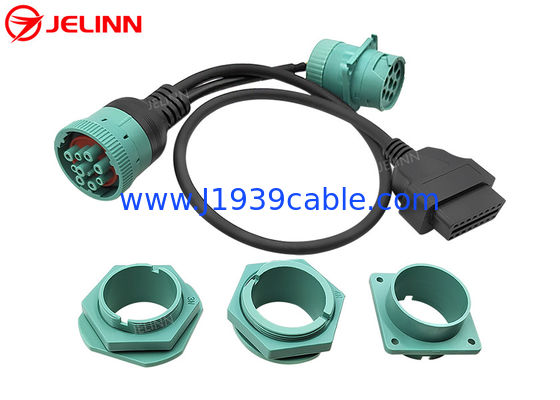

Deutsch J1939 Homem Fêmea para OBD 2 OBD2 Conector Splitter Y Cable

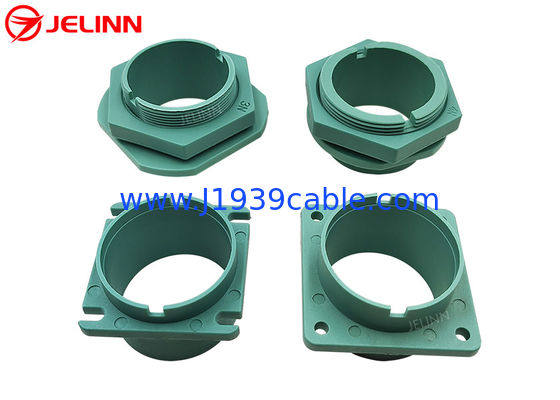

Com 4 suportes de montagem de painéis diferentes
Especificações
| J1939 tampão feminino | equivalente a Deutsch HD16-9-1939S-P080 |
| Tipo de conector feminino J1939 | Tipo 2 |
| J1939 tampões masculinos | equivalente a Deutsch HD10-9-1939P-P080 |
| Tipo de tampão masculino J1939 | Tipo 2 |
| OBD2 para conectores femininos | com terminais KET |
| Fio | 20AWG, cobre puro |
| Materiais de plugues J1939 | PA66 + fibra de vidro |
| Material da tomada OBD2 OBDII | PA66 |
| Atribuição de pin ou pin out | personalizado |
| Comprimento do cabo | personalizado |
| Garantia | 1 ano |
A extremidade das tomadas feminina e masculina de J1939 pode ser superformada ou não,De acordo com as suas necessidades.
O plugue feminino J1939 é Tipo 2, então seu Pin F é com menor diâmetro como Pin C e Pin J. Os plugue femininos do Tipo 2 J1939 podem ser compatíveis com os plugue masculinos do Tipo 1 ou Tipo 2 J1939.
A ficha feminina OBD2 é equipada com terminais KET que tornam a ficha feminina OBD2 mais resistente.
Atribuição de pin ou pin out
Em geral, a atribuição do pin ou pin out será assim (4 pines a serem conectados):
| OBD2 feminina | Sinalização | J1939 fêmea | J1939 macho |
| 5 | Terra | A | A |
| 16 | Bateria | B | B |
| 6 | J1939, CAN-H | C | C |
| 14 | J1939, CAN-L | D | D |
Às vezes,a atribuição do pin ou pin out também pode ser assim (6 pina ligar):
| OBD2 feminina | Sinalização | J1939 fêmea | J1939 macho |
| 5 | Terra | A | A |
| 16 | Bateria | B | B |
| 6 | J1939, CAN-H | C | C |
| 14 | J1939, CAN-L | D | D |
| 2 | J1708-H | F | F |
| 10 | J1708-L | G | G |
O cabo de 6 fios também inclui cablagem para as linhas J1708.é melhor não conectá-los como às vezes as linhas adicionadas podem interferir com o funcionamento de alguns rastreadores GPS.
A atribuição de pin ou pin out também pode ser personalizada de acordo com suas necessidades.
Aplicação

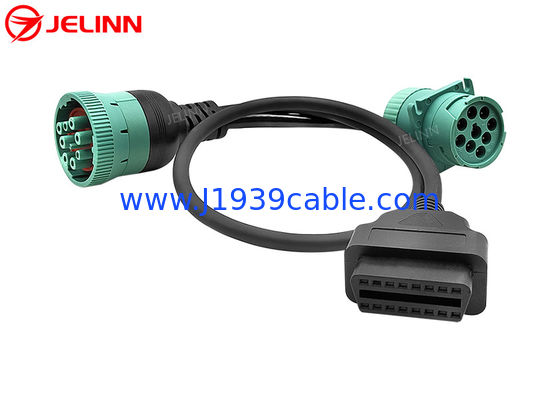

Este é um cabo entre um conector feminino de 9 pines J1939 redondo, um macho de 9 pines J1939conector e um conector de 16 pinos de estilo OBD2 (feminino do lado do veículo - equipado com um conector de ensaio OBD2). As linhas de dados J1939 +/- estão ligadas às linhas CAN +/-;e as linhas de energia e de terra também estão ligadas.
A aplicação comum é ligartelemática ou dispositivos de gestão de frotas, tais como:Rastreadores GPS e ELDs para um veículo que tenha o conector Deutsch redondo de 9 pinos.
Este cabo também permitirá que os dispositivos de diagnóstico ou scanners OBD2 (com o software apropriado) se conectem ao conector redondo J1939.Tenha em mente que a maioria dos softwares e scanners OBD2 são baseados na leitura de PIDsJ1939 é um protocolo baseado em PGN, onde cada PGN contém vários parâmetros.
