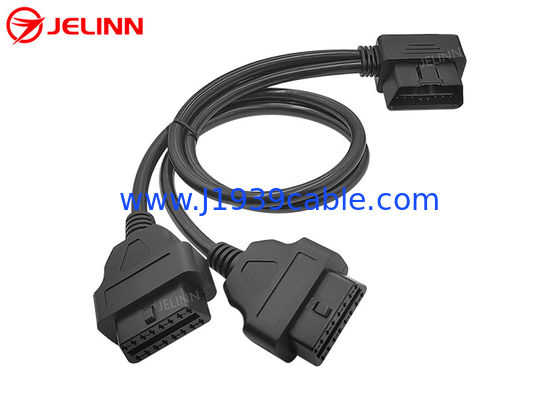

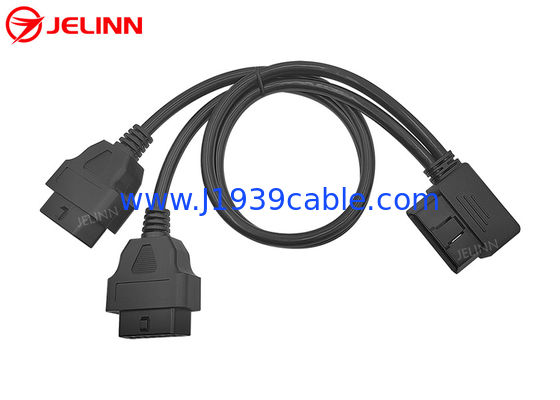

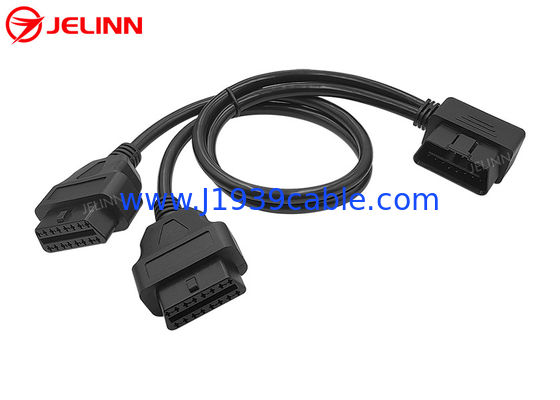

OBD2 OBDII 16 Pin Right Angle Male ao cabo redondo fêmea duplo da separação Y

OBD2 OBDII 16 Pin Right Angle Male ao cabo redondo fêmea duplo da separação Y

OBD2 OBDII 16 Pin Right Angle Male to Dual Female Round Split Y Cable
OBD2 OBDII 16 Pin Right Angle Male to Dual Female Round Split Y Cable
video play

Imagem Grande :  OBD2 OBDII 16 Pin Right Angle Male ao cabo redondo fêmea duplo da separação Y Melhor preço

Detalhes do produto:
Lugar de origem: China
Marca: OEM
Certificação: RoHS
Número do modelo: OBD2 OBDII
Condições de Pagamento e Envio:
Quantidade de ordem mínima: 100 unidades
Preço: Please email us for prices
Detalhes da embalagem: Sacos e então caixas do PE
Tempo de entrega: 3-30 dias de trabalho
Termos de pagamento: T/T, Payoneer, Western Union, Paypal, L/C
Habilidade da fonte: 50.000 PCS por mês
Descrição de produto detalhada
Pins do conector masculino OBD2: de cobre, níquel ou ouro Terminos do conector feminino OBD2: de cobre, níquel ou ouro
Testes: testes 100% aberto, curtos e do falta-fio Fio: 26AWG, cobre puro
Supermoldamento da tomada masculina OBD2: ângulo reto de 90 graus Materiais de peças sob-moldadas: PVC
Destacar:

Divisor do OBD

,

Cabo do divisor de OBDII

,

Divisor de J1962 Y

OBD2 OBDII 16 Pins Ângulo Direito Homem para Dual Fêmea Cabos Redondos Divididos por Y


Especificações



Enchufe masculina OBD2 padrão
Pins do conector masculino OBD2 de cobre, níquel ou ouro
Supermoldamento da tomada masculina OBD2 ângulo reto de 90 graus
Conectores OBD2 femininos padrão
Terminais de conectores femininos OBD2 de cobre, níquel ou ouro
Supermoldamento de conectores femininos OBD2 direita
Materiais de peças sob-moldadas PVC
Forma do cabo redondo
Fio 26AWG, cobre puro
Material dos conectores masculinos e femininos do sistema OBD2 PA66
Atribuição de pin ou pin out personalizado
Comprimento do cabo personalizado
Resistência ao contacto 3 ohms no máximo.
Resistência ao isolamento 5M ohm min.
Temperatura de funcionamento -25°C ~ +85°C
Testes Testes 100% abertos, curtos e sem fio
Tensão de ensaio DC300V 5M ohm/10ms
Garantia 1 ano


Este é um cabo Y com 3 extremidades de um conector OBD2 masculino e dois conectores OBD2 femininos.



O conector feminino OBD2 OBDII é equipado com terminais resistentes de qualidade,que são mais adequados para um ambiente de ensaio ou diagnóstico em que os dispositivos (conectados ao conector feminino OBD2) são frequentemente ligados e desconectados.


A parte de injeção de plástico sobreformada nas extremidades dos conectores femininos OBD2 OBDII de 16 pinos faz com que o cabo saia direito.



OBD2 OBDII 16 Pin Right Angle Male ao cabo redondo fêmea duplo da separação Y 0




Atribuição de pin ou pin out

A atribuição de pin ou pin out pode ser assim:



Enchufe masculina OBD2 Conector OBD2 feminino 1 Conector OBD2 feminino 2
2 2 2
5 5 5
6 6 6
7 7 7
10 10 10
14 14 14
15 15 15
16 16 16


Quanto a este pin fora, os fios pretos em ambos os cabos redondos estão ligados ao Pin 5. Há 8 pinos ligados, por isso há 8 fios de 26AWG em ambos os cabos redondos.

A atribuição de pin ou pin out também pode ser assim:



Enchufe masculina OBD2 Conector OBD2 feminino 1 Conector OBD2 feminino 2
1 1 1
2 2 2
3 3 3
4 4 4
5 5 5
6 6 6
7 7 7
8 8 8
9 9 9
10 10 10
11 11 11
12 12 12
13 13 13
14 14 14
15 15 15
16 16 16


Quanto a este pin fora, todos os 16 pinos do OBD2 OBD macho e conectores femininos são com fio, por isso há 16 fios de 26AWG em ambos os cabos redondos.


Aplicação

Este cabo Y é usado para conectartelemática, dispositivos M2M, dispositivos IoV (Internet of Vehicles), dispositivos de gestão de frota, rastreadores OBD2 GPS ou ferramentas de ajuste de desempenho do veículo para as portas de diagnóstico OBD2 femininas dos veículos.



Há apenas uma porta de diagnóstico OBD2 feminina em cada veículo.Este cabo OBD2 OBDII do sexo masculino para duplo divisor feminino Y pode ajudar a fazer isso. Este cabo Y separa a porta de diagnóstico OBD2 feminina original. Insira a tomada masculina OBD2 deste cabo Y splitter na porta de diagnóstico OBD2 feminina do veículo.Verificar se os dispositivos telemáticos ou de observação eletrónica podem ser compatíveis com a tensão do veículo (12V ou 24V)Desligue o motor e conecte estes dois dispositivos telemáticos ou IoV aos dois conectores OBD2 femininos, respectivamente.

Este cabo pode também ser utilizado para ligar dispositivos de diagnóstico OBD2 ou scanners ouleitores de código de falha.
