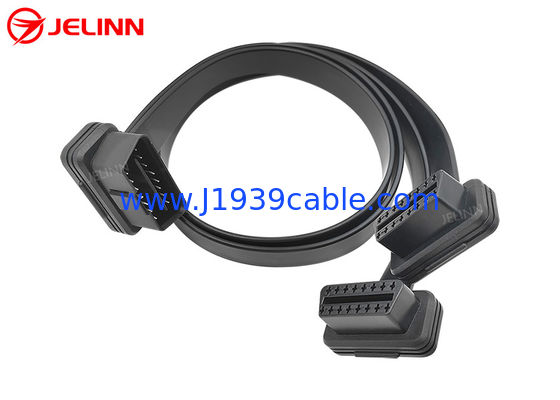

Homem 24V do ângulo direito de OBD2 OBDII J1962 ao cabo liso fêmea duplo de Y

Homem 24V do ângulo direito de OBD2 OBDII J1962 ao cabo liso fêmea duplo de Y

OBD2 OBDII J1962 Right Angle Male 24V to Dual Female Flat Y Cable
OBD2 OBDII J1962 Right Angle Male 24V to Dual Female Flat Y Cable OBD2 OBDII J1962 Right Angle Male 24V to Dual Female Flat Y Cable

Imagem Grande :  Homem 24V do ângulo direito de OBD2 OBDII J1962 ao cabo liso fêmea duplo de Y Melhor preço

Detalhes do produto:
Lugar de origem: China
Marca: OEM
Certificação: RoHS
Número do modelo: OBD2 OBDII
Condições de Pagamento e Envio:
Quantidade de ordem mínima: 100 unidades
Preço: Please email us for prices
Detalhes da embalagem: Sacos e então caixas do PE
Tempo de entrega: 3-30 dias de trabalho
Termos de pagamento: T/T, Payoneer, Western Union, Paypal, L/C
Habilidade da fonte: 50.000 PCS por mês
Descrição de produto detalhada
Pinos da tomada OBD2 masculina: de cobre, folheado a níquel ou folheado a ouro Terminais do conector OBD2 fêmea: de cobre, folheado a níquel ou folheado a ouro
Testes: testes 100% aberto, curtos e do falta-fio Fio: 26AWG, cobre puro
Realçar:

Cabo de OBD2 Y

,

Cabo de J1962 Y

,

Cabo liso do divisor de OBDII

Homem 24V do ângulo direito de OBD2 OBDII J1962 ao cabo liso fêmea duplo de Y


Especificação



Tomada OBD2 masculina padrão, 12V/24V
Pinos da tomada OBD2 masculina de cobre, folheado a níquel ou folheado a ouro
Overmold da tomada OBD2 masculina projeto magro, ângulo direito 90 graus
Conectores OBD2 fêmeas padrão
Terminais dos conectores OBD2 fêmeas de cobre, folheado a níquel ou folheado a ouro
Overmold do conector OBD2 fêmea projeto magro, ângulo direito 90 graus
Material da parte overmolded PVC
Forma do cabo horizontalmente, finamente
Fio 26AWG, cobre puro
Material do homem OBD2 e de conectores fêmeas PA66
Atribuição de Pin ou pino para fora personalizado
Comprimento do cabo personalizado
Resistência de contato um máximo de 3 ohms.
Resistência de isolação ohm de 5M mínimo.
Temperatura de trabalho −25℃ ~ +85℃
Testes testes 100% aberto, curtos e do falta-fio
Tensão de teste DC300V 5M ohm/10ms
Garantia 1 ano


Este é um cabo de Y com as 3 extremidades de uma tomada OBD2 masculina e de dois conectores OBD2 fêmeas.



Há uma diferença no defletor no meio da tomada masculina de OBD2 OBDII. Este tipo da tomada OBD2 masculina pode ser conectado aos portos OBD2 fêmeas dos veículos 24V/12V.

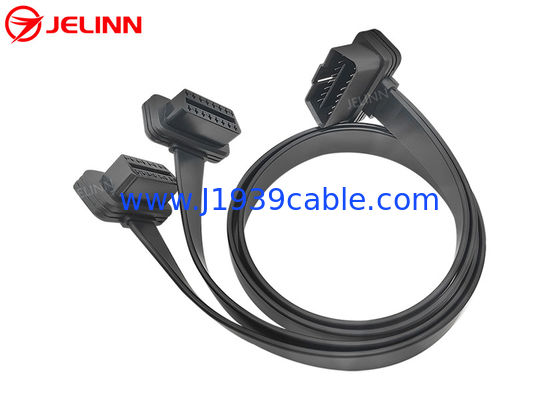

Homem 24V do ângulo direito de OBD2 OBDII J1962 ao cabo liso fêmea duplo de Y 0



Nós podemos fazer overmolds diferentes para terminamos da fêmea e dos conectores machos de OBD2 OBDII. Se você não gosta dos overmolds nas extremidades da fêmea de OBD2 OBDII e os conectores machos segundo as indicações das imagens ou você gostariam de ter seu próprio overmold com logotipo da sua empresa ou você tem exigências de aplicação especiais, nós podemos e nós temos a capacidade para fazer um overmold novo para você com carga razoável. Além disso, nós podemos mesmo fazê-la para livre contanto que a quantidade da ordem for 5000 PCes ou mais.

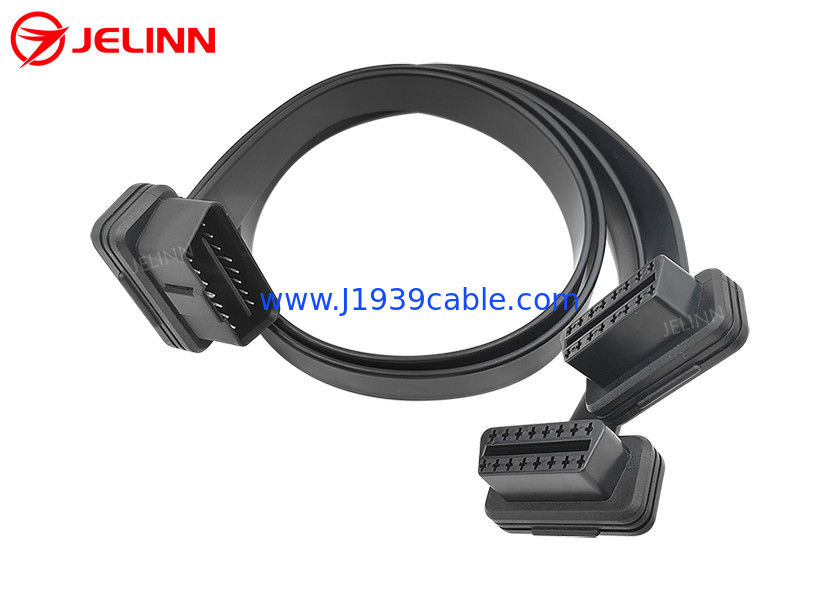

Homem 24V do ângulo direito de OBD2 OBDII J1962 ao cabo liso fêmea duplo de Y 1




Atribuição de Pin ou pino para fora

A atribuição de pino ou o pino para fora podem ser como este:



Tomada OBD2 masculina OBD2 conector fêmea 1 OBD2 conector fêmea 2
2 2 2
4+5 4+5 4+5
6 6 6
7 7 7
10 10 10
14 14 14
15 15 15
16 16 16


A respeito deste pino para fora, o Pin 4 e o Pin 5 do homem e dos conectores fêmeas de OBD2 OBDII são conectados junto com um fio curto. O fio preto em ambos os cabos principais é conectado a Pin 4 ou a Pin 5. Há 9 pinos prendidos, mas há 8 fios de 26AWG em ambos os cabos principais.

A atribuição de pino ou o pino para fora podem igualmente ser como este:



Tomada OBD2 masculina OBD2 conector fêmea 1 OBD2 conector fêmea 2
1 1 1
2 2 2
3 3 3
4 4 4
5 5 5
6 6 6
7 7 7
8 8 8
9 9 9
10 10 10
11 11 11
12 12 12
13 13 13
14 14 14
15 15 15
16 16 16


A respeito deste pino para fora, todos os 16 pinos do homem de OBD2 OBD e os conectores fêmeas são prendidos, tão lá são 16 fios de 26AWG em ambos os cabos principais.

A atribuição de pino ou o pino para fora podem igualmente ser personalizados de acordo com suas necessidades. Se não há nenhuma necessidade para que mais pinos sejam conectados, nós sugerimos que nós apenas conectemos os pinos que necessários você precisa e o preço pode ser mais baixo porque a matéria prima e os custos laborais são mais baixos.


Aplicação

Este cabo de Y é usado para conectar a telemática, dispositivos de IoV, dispositivos da gestão da frota, perseguidores de OBD2 GPS, ferramentas de programação da LATA OBD2, ferramentas de ajustamento do ECU ou ferramentas de ajustamento do desempenho do carro aos portos diagnósticos fêmeas do 16-Pin OBD2 dos veículos.



Há somente um porto OBD2 diagnóstico fêmea em cada veículo. Se você gostaria de conectar dois telemáticas ou dispositivos de IoV com os portos OBD2 masculinos em um veículo, este homem de OBD2 OBDII ao cabo fêmea duplo do divisor Y pode ajudar a fazer este. Este cabo de Y racha o porto OBD2 diagnóstico fêmea original. Introduza a tomada OBD2 masculina deste cabo do divisor Y no porto OBD2 diagnóstico fêmea no veículo. Verifique se a telemática ou os dispositivos de IoV possam estar compatível com a tensão do veículo (12V ou 24V). É importante!



Em alguns carros, os portos diagnósticos fêmeas de OBD2 OBDII são cobertos por tampas. Se você gostaria de conectar e instalar a telemática algum OBD2 ou os dispositivos de IoV aos portos diagnósticos fêmeas de OBD2 OBDII nestes carros, este cabo é perfeito para esta aplicação. A peça plástica overmolded da injeção nas extremidades da fêmea e dos conectores machos de 16-Pin OBD2 OBDII faz o cabo sair em um ângulo direito 90 graus. O overmold é com projeto magro e o cabo é liso e fino. Estas características fazem fácil conectar e instalar estes tipos da telemática OBD2 ou dos dispositivos de IoV aos portos diagnósticos fêmeas de OBD2 OBDII nestes carros. Além disso, nós podemos igualmente criar um overmold que faça a espessura total da tomada OBD2 masculina (nós temos uma tomada masculina muito fina de tomada OBD2, a mais fina e padrão de homem OBD2 no mundo) após ter overmolding somente 19mm. Esta tomada OBD2 masculina de 19mm após overmolding pode ser introduzida nos portos diagnósticos fêmeas de OBD2 OBDII cobertos por tampas na maioria de carros que incluem o transportador de Volkswagen.

Este cabo pode igualmente ser usado para conectar os dispositivos OBD2 diagnósticos ou os varredores ou os leitores de código da falha (com o software apropriado).
