Detalhes do produto:
Condições de Pagamento e Envio:
|
| J1939 tomada feminina: | equivalente a Deutsch HD16-9-1939S-P080 | Tipo de tomada feminina J1939: | Tipo 2 |
|---|---|---|---|
| Fio: | 20AWG, cobre puro | Temperatura de trabalho: | -25°C ~ +85°C |
| Pinos ou terminais: | de cobre, níquel ou ouro | Resistência ao isolamento: | 5M ohm min. |
| Destacar: | PT30 a RP1226,Cable PT30 para RP1226,Cable PT30 para RP1226 Y |
||

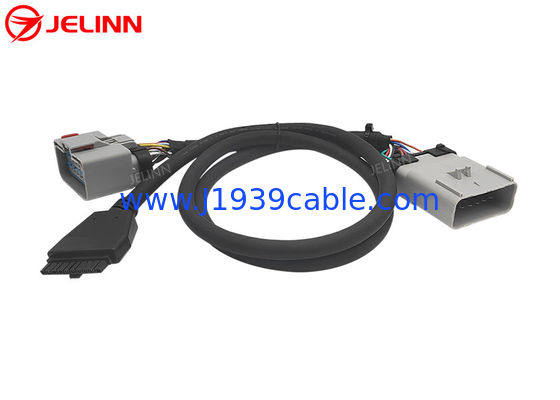

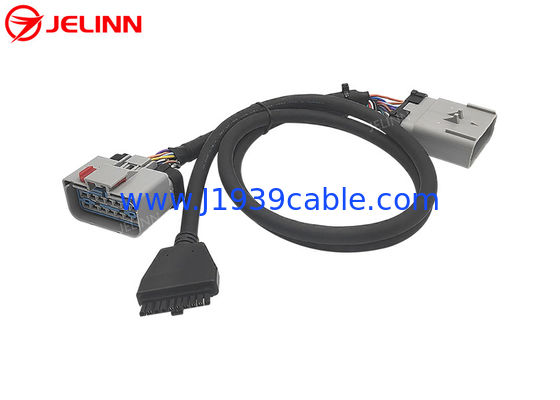

PT30 Cable do dispositivo ELD 14Pin RP1226Y Cable para dispositivo de registo eletrónico Pesado
Caminhões de serviço
Especificações
| J1939 tomada feminina | equivalente a Deutsch HD16-9-1939S-P080 |
| Tipo de tomada feminina J1939 | Tipo 2 |
| Cor da tomada feminina J1939 | Verde |
| Fio | 20AWG, cobre puro |
| Material do conector OBD2 OBDII | PA66 |
| Material da tomada feminina J1939 | PA66+ fibras de vidro |
| Comprimento do cabo | personalizado |
| Atribuição de pin ou pin-out | personalizado |
| Pins ou terminais | de cobre, níquel ou ouro |
| Resistência ao contacto | 3 ohms no máximo. |
| Resistência ao isolamento | 5M ohm min. |
| Temperatura de funcionamento | -25°C ~ +85°C |
| Tensão de ensaio | DC300V 5M ohm/10ms |
| Testes | Testes 100% abertos, curtos e com erro de ligação |
| Garantia | 12 meses |
O J1939Alemão 9-PinA injecção de PVC sobre moldado no final de J1939Alemão 9-PinA tomada feminina é de ângulo reto 90 graus.
OAlemão 9 PinA tomada feminina é do tipo 2, de modo que o seu pin F tem um diâmetro menor do que o pin C e o pin J. As tomadas femininas do tipo 2 J1939 podem ser inseridas em recipientes masculinos do tipo 1 ou do tipo 2 J1939.
O conector feminino OBD2 é equipado com terminais KET que tornam o conector feminino OBD2 mais resistente.
Atribuição de pin ou pin out
Em termos gerais, a atribuição do pin ou pin-out será assim (4 pinos a serem conectados):
| OBD2 feminina | Sinalização | J1939 fêmea |
| 4 ou 5 | Terra | A |
| 16 | Bateria | B |
| 6 | J1939, CAN-H | C |
| 14 | J1939, CAN-L | D |
Às vezes,a atribuição de pin ou pinout também pode ser assim (6 pinosa ligar):
| OBD2 feminina | Sinalização | J1939 fêmea |
| 4 ou 5 | Terra | A |
| 16 | Bateria | B |
| 6 | J1939, CAN-H | C |
| 14 | J1939, CAN-L | D |
| 12 | J1708-H | F |
| 13 | J1708-L | G |
Às vezes,a atribuição de pin ou pinout também pode ser assim (6 pinosa ligar):
| OBD2 feminina | Sinalização | J1939 fêmea |
| 4 ou 5 | Terra | A |
| 16 | Bateria | B |
| 6 | J1939, CAN-H | C |
| 14 | J1939, CAN-L | D |
| 2 | J1708-H | F |
| 10 | J1708-L | G |
O cabo de 6 fios também inclui cablagem para as linhas J1708.é melhor não conectá-los como às vezes as linhas adicionadas podem interferir com o funcionamento de alguns rastreadores GPS.
A atribuição de pin ou pin-out também pode ser personalizada de acordo com suas necessidades.
Aplicação
This is a cable between the J1939 round Deutsch 9-pin connector (test equipment side - mates to the J1939 vehicle) and an OBD2 style 16-pin connector (female vehicle side - mates with an OBD2 test connector)As linhas de dados J1939 +/- estão ligadas às linhas CAN +/- e as linhas de energia e de terra também estão ligadas.
A aplicação comum é ligartelemática, gestão de frotas ou dispositivos tecnológicos de transporte, tais como:Rastreadores GPS para veículos comerciais pesados que possuem conectores Deutsch redondos de 9 pinos.
Este cabo também permitirá uma ferramenta de digitalização OBD2 ou umLeitor de código de falha(com o software apropriado) para se conectar ao conector J1939 redondo.J1939 é um protocolo baseado em PGN, onde cada PGN contém múltiplos parâmetros. Sua ferramenta de digitalização deve ser capaz de lidar com PGNs se for trabalhar com este cabo.
