Detalhes do produto:
Condições de Pagamento e Envio:
|
| J1939 female connector: | equivalent of Deutsch HD16-9-1939S-P080 | Tipo de conector feminino J1939: | Tipo 2 |
|---|---|---|---|
| Color of J1939 female connector: | green | Terminals: | copper, nickel-plated or gold-plated |
| Materiais para a habitação: | PA66 + fibra de vidro | Grommet material: | silicone |
| Destacar: | j1708 diagnóstico,Obd j1708,j1708 localizador |
||

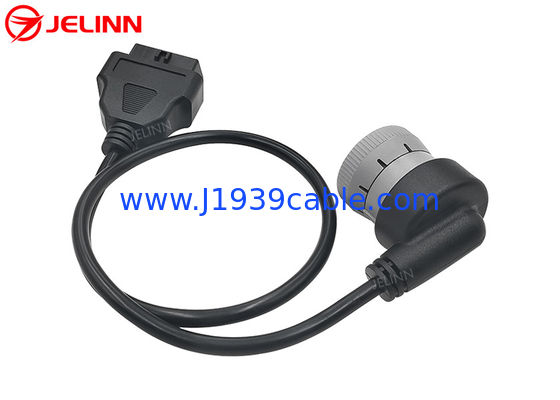

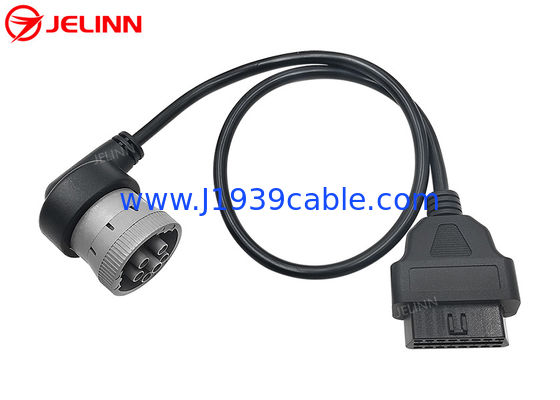

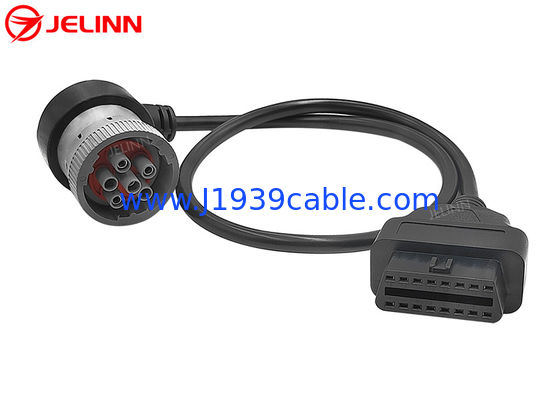

Ângulo direito J1708 Conector de 6 pinos para cabo de conector OBD 2 para dispositivos de diagnóstico ou rastreadores
Especificações
| Conector feminino J1939 de 9 pines | equivalente a Deutsch HD16-9-1939S-P080 |
| Tipo deConector feminino J1939 de 9 pines | Tipo 2 |
| Cor doConector feminino J1939 de 9 pines | Verde |
| Número de posições | 9 |
| Terminos | de cobre, níquel ou ouro |
| Número de terminais | 9 peças |
| Tipo de contacto | Crimp |
| Tamanho do contato | 16 |
| Tipo de montagem | Suspensão livre (em linha) |
| Tipo de fixação | Bloqueio de baioneta |
| Orientação | em teclado |
| Materiais para a habitação | PA66 + fibra de vidro |
| Materiais de grommet | silicone |
| Temperatura de funcionamento | -25°C ~ +100°C |
| Garantia | 1 ano |
Fizemos o molde de plástico disto.9-Pin J1939 conector feminino por nós mesmos porque temos um conjunto completo de máquinas e equipamentos e uma boa equipe de pessoal para fazer moldes de plástico.Também temos máquinas de moldagem por injecção que podem fabricar estes conectores femininos 9-Pin J1939 de acordo com o molde.
Lembre-se que este é um conector feminino porque é com terminais.9-Pin J1939 conector masculino é com pinos.
A tomada feminina 9-Pin J1939 é com um anel de bloqueio.Rodando o anel de bloqueio para o lugar certo após a ligação a um recipiente masculino J1939 9-Pin garante que o conector não vai sair desconectado acidentalmente.
OAlemão 9 Pin J1939O conector feminino é do tipo 2, por isso seu Pin F é com menor diâmetro como Pin C e Pin J. Os conectores femininos do tipo 2 J1939 9-Pin podem ser inseridos em recipientes masculinos do tipo 1 ou tipo 2 J1939 9-Pn.
Estes conectores femininos de tipo 2 J1939 9-Pin podem acoplar-se com as seguintes tomadas masculinas J1939 9-Pin:
originais ouequivalente de DeutschHD10-9-1939P-P080
originais ouequivalente de DeutschHD10-9-1939PE-P080
originais ouequivalente de DeutschHD10-9-1939P
originais ouequivalente de DeutschHD16-9-1939PE
originais ouequivalente de DeutschHD10-9-1939P-B022
originais ouequivalente de DeutschHD10-9-1939PE-B022
originais ouequivalente de DeutschHD10-9-1939P-BP03
originais ouequivalente de DeutschHD10-9-1939PE-BP03
originais ouequivalente de DeutschHD14-9-1939P-P080
originais ouequivalente de DeutschHD14-9-1939PE-P080
originais ouequivalente de DeutschHD14-9-1939P
originais ouequivalente de DeutschHD14-9-1939PE
originais ouequivalente deAmfenol AHD17-9-1939PES80
originais ouequivalente deAmfenol AHD17-9-1939PES
Atribuição de pin ou pin-out
A atribuição do pin ou pin-out deO conector feminino 9-Pin J1939 é assim:
O pin central é o Pin A. O pin para o qual a guia de teclas do PIn A está voltada é o Pin F. A sequência dos pinos B a J é no sentido horário.
Aplicação
Estes conectores femininos 9-Pin J1939 podem ser usados para fabricar cabos e adaptadores 9-Pin J1939.
