Detalhes do produto:
Condições de Pagamento e Envio:
|
| Pins do conector masculino OBD2: | de cobre, níquel ou ouro | Terminos do conector feminino OBD2: | de cobre, níquel ou ouro |
|---|---|---|---|
| Testes: | testes 100% aberto, curtos e do falta-fio | Tensão de teste: | DC300V 5M ohm/10ms |
| Destacar: | Sgw bypass gateway de segurança FCA Sgw,Cabo de desvio 12+8,cabo de jeep compass obd |
||

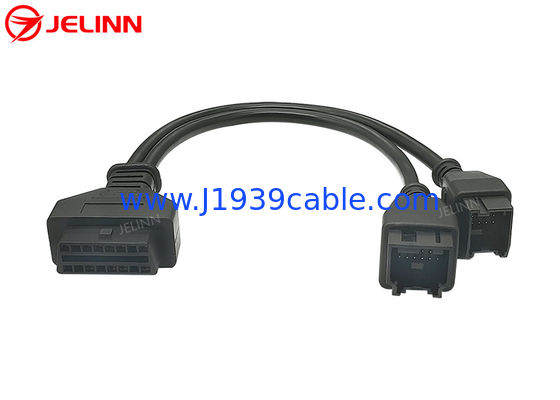

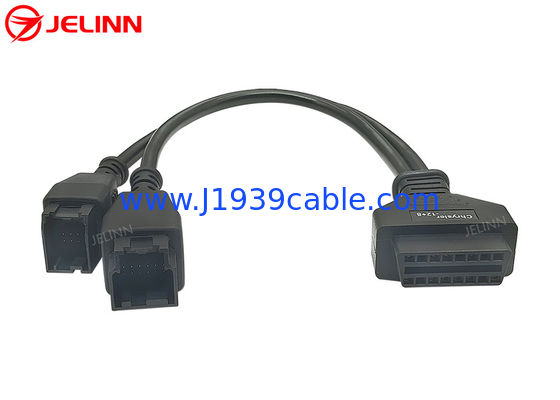

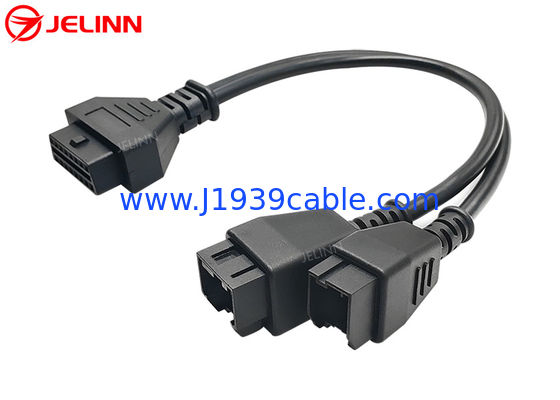

12 8pin Jeep Compass OBD Car Cable 12+8 Pin Bypass Security Gateway SGW Arnês de fiopara Chrysler Jeep Dodge RAM FCA Alfa Fiat
Especificações
| Enchufe masculina OBD2 | padrão |
| Pins do conector masculino OBD2 | de cobre, níquel ou ouro |
| Supermoldamento da tomada masculina OBD2 | direita |
| Hyundai e Kia OBD2 conector feminino | equivalente do original |
| Conector feminino OBD2 comum | padrão, com terminais KET |
| Terminais de conectores femininos OBD2 | de cobre, níquel ou ouro |
| Supermoldamento do conector feminino OBD2 | direita |
| Materiais de peças sob-moldadas | PVC |
| Forma do cabo | redondo |
| Fio | 26AWG, cobre puro |
| Material dos conectores masculinos e femininos do sistema OBD2 | PA66 |
| Atribuição de pin ou pin out | personalizado |
| Comprimento do cabo | personalizado |
| Resistência ao contacto | 3 ohms no máximo. |
| Resistência ao isolamento | 5M ohm min. |
| Temperatura de funcionamento | -25°C ~ +85°C |
| Testes | Testes 100% abertos, curtos e sem fio |
| Tensão de ensaio | DC300V 5M ohm/10ms |
| Garantia | 1 ano |
Este é um cabo Y com 3 extremidades de um conector masculino OBD2, um conector feminino Hyundai e Kia OBD2 com deflector e um conector feminino OBD2 comum.
O conector feminino OBD2 OBDII J1962 comum é equipado com terminais KET resistentes de qualidade,que é mais adequado para um ambiente de ensaio ou diagnóstico em que os dispositivos são frequentemente ligados e desconectados.
A parte de injeção de plástico sobreformada nas extremidades dos conectores OBD2 OBDII femininos e masculinos de 16 pinos faz com que o cabo saia direito.
Podemos fazer diferentes moldes para as extremidades dos conectores OBD2 OBDII femininos e masculinos. If you don’t like the overmolds at the ends of OBD2 OBDII female and male connectors as shown in the pictures or you would like to have your own overmold with your company’s logo or you have special application requirements, podemos e temos a capacidade de fazer um novo overmold para você com uma taxa razoável. Além disso, podemos até fazê-lo gratuitamente, desde que a quantidade de ordem seja de 5000 pcs ou mais.
Atribuição de pin ou pin out
A atribuição de pin ou pin out pode ser assim:
| Enchufe masculina OBD2 | Hyundai e Kia OBD2 conector feminino | Conector feminino OBD2 comum |
| 1 | 1 | / |
| 2 | 2 | 2 |
| 3 | 3 | / |
| 4 + 5 | 4 + 5 | 4 + 5 |
| 6 | 6 | 6 |
| 7 | 7 | 7 |
| 8 | 8 | / |
| 9 | 9 | / |
| 10 | 10 | 10 |
| 11 | 11 | / |
| 12 | 12 | / |
| 13 | 13 | / |
| 14 | 14 | 14 |
| 15 | 15 | 15 |
| 16 | 16 | 16 |
Quanto a esta saída, o pin 4 e o pin 5 dos conectores OBD2 OBDII masculino e feminino são conectados juntos com um fio curto.Há 9 pinos ligados., mas há 8 fios de 26AWG no cabo do conector masculino OBD2 para o conector feminino OBD2 comum. Todos os 16 pinos do conector masculino OBD2 para o conector feminino Hyundai e Kia OBD2 são com fio,Então, há 16 fios de 26AWG no cabo de OBD2 conector masculino para Hyundai e Kia OBD2 conector feminino.
A atribuição de pin ou pin out também pode ser assim:
| Enchufe masculina OBD2 | Hyundai e Kia OBD2 conector feminino | Conector feminino OBD2 comum |
| 1 | 1 | 1 |
| 2 | 2 | 2 |
| 3 | 3 | 3 |
| 4 | 4 | 4 |
| 5 | 5 | 5 |
| 6 | 6 | 6 |
| 7 | 7 | 7 |
| 8 | 8 | 8 |
| 9 | 9 | 9 |
| 10 | 10 | 10 |
| 11 | 11 | 11 |
| 12 | 12 | 12 |
| 13 | 13 | 13 |
| 14 | 14 | 14 |
| 15 | 15 | 15 |
| 16 | 16 | 16 |
Quanto a este pin out, todos os 16 pinos do OBD2 OBD conectores masculinos e femininos são com fio, por isso há 16 fios de 26AWG em ambos os cabos.
A atribuição do pin ou pin out também pode ser personalizado de acordo com as suas necessidades.Sugerimos que só ligamos os pinos necessários que você precisa e o preço pode ser menor porque a matéria-prima e custo de mão-de-obra é menor.
Aplicação
Este cabo Y é usado para conectartelemática, dispositivos IoV, dispositivos de gestão de frota, rastreadores GPS OBD2, ferramentas de programação OBD2 CAN, ferramentas de regulação do ECU ou ferramentas de regulação do desempenho do veículo para as portas de diagnóstico OBD2 femininas de 16 pines dos veículos.
Este cabo OBD2 OBDII Y permite a deslocação de portas ou a ligação de múltiplos dispositivos telemáticos ou IoV. Take the original Hyundai and Kia OBD2 female diagnostic port off its original location with tools if necessary and then insert the OBD2 male plug at the end of this OBD2 Y cable into the original Hyundai and Kia OBD2 female diagnostic portInstalar o conector feminino Hyundai e Kia OBD2 de substituição com deflector numa extremidade da extremidade Y de volta à localização original da porta de diagnóstico feminino OBD2 no carro.Em seguida, você pode conectar um dispositivo telemática ou IoV para o conector OBD2 comum do sexo feminino na outra extremidade do Y termina. You can also connect another telematics or tuning device to the OBD2 female connector which was installed at the original location or leave this OBD2 female connector available for diagnostic use in the futureSe deixar o conector feminino Hyundai e Kia OBD2 disponível e depois esconder o dispositivo telemático ou IoV ligado ao conector feminino OBD2 comum,Então ninguém saberia que você instalou estes dispositivos sem abrir o painel.
Este cabo pode também ser utilizado para ligar dispositivos de diagnóstico OBD2 ou scanners ouleitores de código de falha(com o software adequado).
Envio de um pedido de informação
Se não encontrou ou não tem tempo para procurar os cabos, adaptadores ou conectores OBD2 OBDII, J1939 ou J1708 no nosso site, sinta-se à vontade para nos dizer quais cabos OBD2 OBDII, J1939 ou J1708,adaptadores ou conectores que você precisa porEnvio de um pedido de informação(Se tiver uma imagem, por favor, anexe-a na consulta). Também podemos personalizar quaisquer cabos, adaptadores ou conectores OBD2 OBDII, J1939 ou J1708 para si.
