Homem do cabo J1962 OBDII OBD2 de Overmolded OBD2 Y à fêmea fêmea de OBD2 Volkswagen OBD2

J1962 OBDII OBD2 Homem para OBD2 Mulher e Volkswagen OBD2 Mulher Splitter Y Cable


Especificações

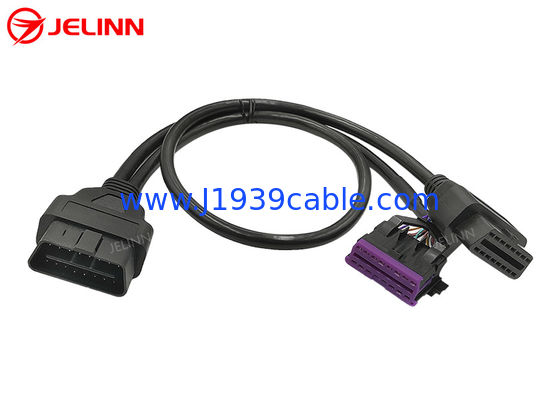

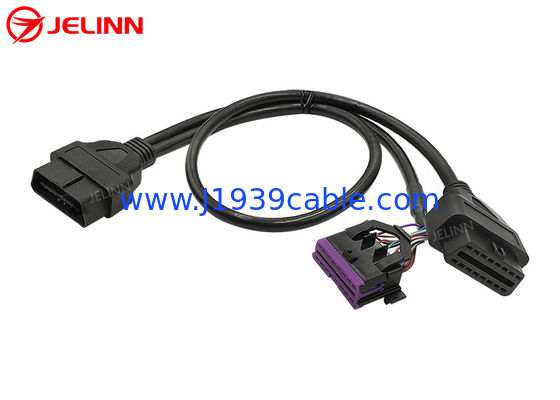

Este é um cabo Y com 3 extremidades de um conector masculino OBD2, um conector feminino Volkswagen OBD2 e um conector feminino OBD2 comum.

O conector feminino OBD2 OBDII J1962 comum é equipado com terminais KET resistentes de qualidade,que é mais adequado para um ambiente de ensaio ou diagnóstico em que os dispositivos são frequentemente ligados e desconectados.



A parte de injeção de plástico sobreformada nas extremidades dos conectores OBD2 OBDII femininos e masculinos de 16 pinos faz com que o cabo saia direito.

Podemos fazer diferentes moldes para as extremidades dos conectores OBD2 OBDII femininos e masculinos. If you don’t like the overmolds at the ends of OBD2 OBDII female and male connectors as shown in the pictures or you would like to have your own overmold with your company’s logo or you have special application requirements, podemos e temos a capacidade de fazer um novo overmold para você com uma taxa razoável. Além disso, podemos até fazê-lo gratuitamente, desde que a quantidade de ordem seja de 5000 pcs ou mais.

Há uma lacuna na defleção no meio da tomada masculina OBD2 OBDII. Este tipo de tomada masculina OBD2 pode ser conectada a portas femininas OBD2 de veículos de 24V/12V.

Atribuição de pin ou pin out

A atribuição de pin ou pin out pode ser assim:


Quanto a esta saída, o pin 4 e o pin 5 dos conectores OBD2 OBDII masculino e feminino são conectados juntos com um fio curto.Há 9 pinos ligados., mas há 8 fios de 26AWG no cabo do conector masculino OBD2 para o conector feminino OBD2 comum. Todos os 16 pinos do conector masculino OBD2 para o conector feminino Volkswagen OBD2 são com fio,Então, há 16 fios de 26AWG no cabo de OBD2 conector masculino para Volkswagen OBD2 conector feminino.

A atribuição de pin ou pin out também pode ser assim:

Quanto a este pin out, todos os 16 pinos do OBD2 OBD conectores masculinos e femininos são com fio, por isso há 16 fios de 26AWG em ambos os cabos.

A atribuição do pin ou pin out também pode ser personalizado de acordo com as suas necessidades.Sugerimos que só ligamos os pinos necessários que você precisa e o preço pode ser menor porque a matéria-prima e custo de mão-de-obra é menor.


Aplicação

Este cabo Y é usado para conectartelemática, dispositivos M2M, dispositivos IoV (Internet of Vehicles), dispositivos de gestão de frotas, rastreadores GPS OBD2, ferramentas de programação OBD2 CAN,Ferramentas de ajuste de ECU ou de ajuste de desempenho do veículo às portas de diagnóstico OBD2 femininas de 16 pines dos veículos.

Este cabo OBD2 OBDII Y permite a deslocação de portas ou a ligação de múltiplos dispositivos telemáticos ou IoV. Take the original Volkswagen OBD2 female diagnostic port off its original location with tools if necessary and then insert the OBD2 male plug at the end of this OBD2 Y cable into the original Volkswagen OBD2 female diagnostic portInstalar o conector feminino de substituição Volkswagen OBD2 numa extremidade da extremidade Y de volta à localização original da porta de diagnóstico feminino OBD2 no carro.Em seguida, você pode conectar um dispositivo telemática ou IoV para o conector OBD2 comum do sexo feminino na outra extremidade do Y termina. You can also connect another telematics or tuning device to the OBD2 female connector which was installed at the original location or leave this OBD2 female connector available for diagnostic use in the futureSe deixar disponível o conector feminino Volkswagen OBD2 de substituição e depois esconder o dispositivo telemático ou IoV ligado ao conector feminino OBD2 comum,Então ninguém saberia que você instalou estes dispositivos sem abrir o painel.

Este cabo pode também ser utilizado para ligar dispositivos de diagnóstico OBD2 ou scanners ouleitores de código de falha(com o software adequado).


Envio de um pedido de informação

Se você não encontrou ou não tem tempo para procurar os cabos OBD2 OBDII, 9-Pin J1939 ou 6-Pin J1708 cabos, adaptadores ou conectores em nosso site, sinta-se livre para nos dizer o que OBD2 OBDII,Cabos de 9 pin J1939 ou de 6 pin J1708, adaptadores ou conectores necessários porEnvio de um pedido de informação(Se tiver uma imagem, por favor, anexe-a na consulta). Também podemos personalizar quaisquer cabos, adaptadores ou conectores OBD2 OBDII, 9-Pin J1939 ou 6-Pin J1708 para si.
