Casa ProdutosConector de Pin J1939 9

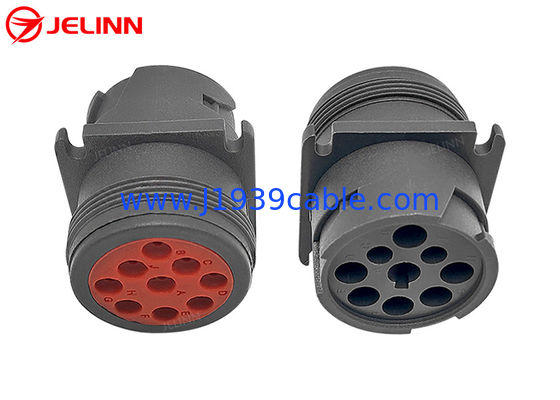

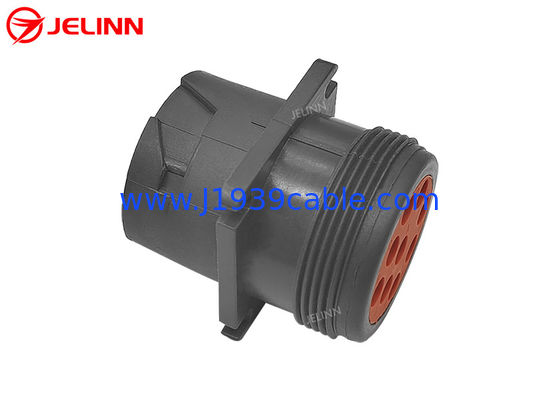

Tipo - 1 conector da tomada masculina do Pin J1939 de Deutsch 9 com 9 PCS dos pinos

Tipo - 1 conector da tomada masculina do Pin J1939 de Deutsch 9 com 9 PCS dos pinos

Type 1 Deutsch 9 Pin J1939 Male Plug Connector with 9 PCS of Pins
Type 1 Deutsch 9 Pin J1939 Male Plug Connector with 9 PCS of Pins Type 1 Deutsch 9 Pin J1939 Male Plug Connector with 9 PCS of Pins

Imagem Grande :  Tipo - 1 conector da tomada masculina do Pin J1939 de Deutsch 9 com 9 PCS dos pinos Melhor preço

Detalhes do produto:
Lugar de origem: China
Marca: OEM
Certificação: RoHS
Número do modelo: J1939
Condições de Pagamento e Envio:
Quantidade de ordem mínima: 100 unidades
Preço: Please email us for prices
Detalhes da embalagem: Sacos e então caixas do PE
Tempo de entrega: 3-30 dias de trabalho
Termos de pagamento: T/T, Payoneer, Western Union, Paypal, L/C
Habilidade da fonte: 500.000 unid por mês
Descrição de produto detalhada
Tomada J1939 masculina: equivalente de Deutsch HD10-9-1939P Tipo da tomada J1939 masculina: Tipo - 1
Cor da tomada J1939 masculina: preto Pinos: de cobre, folheado a níquel ou folheado a ouro
Abrigando o material: PA66 + fibra de vidro Material do ilhó: silicone
Realçar:

Conector de Pin de Deutsch 9

,

Connerctor J1939 masculino

,

HD10-9-1939P

Tipo - 1 conector da tomada masculina do Pin J1939 de Deutsch 9 com 9 PCS dos pinos


Especificação



tomada masculina de 9-Pin J1939 equivalente de Deutsch HD10-9-1939P
Tipo da tomada masculina de 9-Pin J1939 Tipo - 1
Cor da tomada masculina de 9-Pin J1939 preto
Número de posições 9
Pinos cobre, folheado a níquel ou folheado a ouro

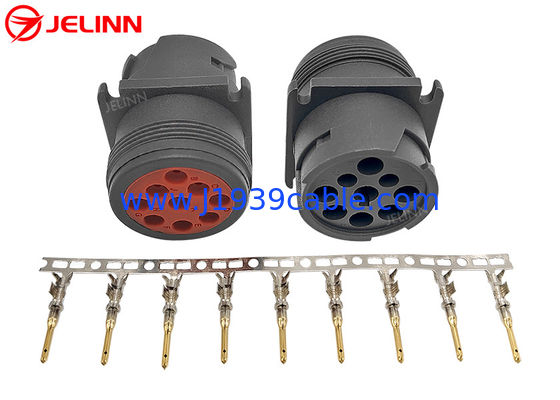

Número de pinos 9 PCes
Tipo do contato friso
Tamanho do contato 16
Tipo da montagem montagem do painel
Tipo da asseguração fechamento da baioneta
Orientação fechado
Material do alojamento PA66 + fibra de vidro
Material do ilhó silicone
Temperatura de trabalho −25℃ ~ +100℃
Garantia 1 ano





Nós fizemos o molde plástico desta tomada masculina de 9-Pin J1939 por nos porque nós temos um conjunto completo de máquinas e equipamentos e uma boa equipe do pessoal para fazer moldes plásticos. Nós igualmente temos as máquinas da modelação por injeção que podem fabricar estas tomadas masculinas de 9-Pin J1939 de acordo com o molde.



Recorde que este é um conector macho porque é com pinos.



A tomada masculina do Pin J1939 de Deutsch 9 é o tipo - 1, assim que seu Pin F é com diâmetro mais grande do que o tipo do Pin C e do J. - 1 ou o tipo - 2 soquetes fêmeas de J1939 9-Pin pode ser introduzido no tipo - 1 as tomadas masculinas de J1939 9-Pin.

Podem acoplar-se com os seguintes conectores:

original ou equivalente de Deutsch HD16-9-1939S

original ou equivalente de Deutsch HD16-9-1939SE

original ou equivalente de Deutsch HD16-9-1939S-P080

original ou equivalente de Deutsch HD16-9-1939SE-P080

original ou equivalente de Deutsch HD17-9-1939S

original ou equivalente de Deutsch HD17-9-1939SE

original ou equivalente de Deutsch HD17-9-1939S-P080

original ou equivalente de Deutsch HD17-9-1939SE-P080



Tipo - 1 conector da tomada masculina do Pin J1939 de Deutsch 9 com 9 PCS dos pinos 0






Atribuição de Pin ou pinout

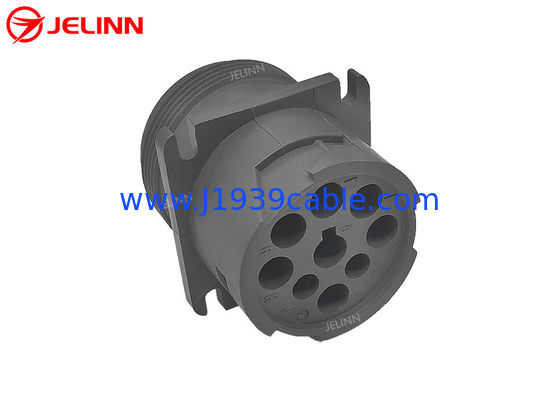

A atribuição de pino ou o pinout da tomada masculina de 9-Pin J1939 são como esta:



Tipo - 1 conector da tomada masculina do Pin J1939 de Deutsch 9 com 9 PCS dos pinos 1



O pino central é Pin A. O pino que a aba chave das caras do PIn à é Pin F. A sequência dos pinos B a J é no sentido contrário às agulhas do relógio.


Aplicação


Estas tomadas masculinas de 9-Pin J1939 podem ser usadas para substituir as tomadas do pino J1939 do original 9 equipadas nos caminhões. Podem igualmente ser usados para fabricar cabos e adaptadores de 9-Pin J1939.



Enviando um inquérito

Se você não encontrou nem não tem o tempo para procurar os cabos J1939, OBD2 ou J1708, adaptadores ou conectores em nosso Web site, sinta livre deixar-nos saber que cabos J1939, OBD2 ou J1708, os adaptadores ou os conectores você precisam enviando um inquérito (se você tem uma imagem, a unem por favor no inquérito). Nós podemos igualmente personalizar todos os cabos J1939, OBD2 ou J1708, adaptadores ou conectores para você.
