Detalhes do produto:
Condições de Pagamento e Envio:
|
| Pins do conector masculino OBD2: | de cobre, níquel ou ouro | Terminos do conector feminino OBD2: | de cobre, níquel ou ouro |
|---|---|---|---|
| Conector feminino Renault OBD2: | equivalente do original | Conector feminino OBD2 comum: | padrão, com terminais KET |
| Testes: | testes 100% aberto, curtos e do falta-fio | Tensão de teste: | DC300V 5M ohm/10ms |
| Destacar: | Cabo do divisor OBD2,Cabo do OBD Y,Cabo de Renault J1962 Y |
||
OBD2 OBDII Cabos de divisão Y masculino para Renault OBD2 feminino e OBD2 feminino
Especificações
| Enchufe masculina OBD2 | padrão, 12V/24V |
| Pins do conector masculino OBD2 | de cobre, níquel ou ouro |
| Supermoldamento da tomada masculina OBD2 | direita |
| Conector feminino Renault OBD2 | equivalente do original |
| Conector feminino OBD2 comum | padrão, com terminais KET |
| Terminais de conectores femininos OBD2 | de cobre, níquel ou ouro |
| Supermoldamento do conector feminino OBD2 | direita |
| Materiais de peças sob-moldadas | PVC |
| Forma do cabo | redondo |
| Fio | 26AWG, cobre puro |
| Material dos conectores masculinos e femininos do sistema OBD2 | PA66 |
| Atribuição de pin ou pin out | personalizado |
| Comprimento do cabo | personalizado |
| Resistência ao contacto | 3 ohms no máximo. |
| Resistência ao isolamento | 5M ohm min. |
| Temperatura de funcionamento | -25°C ~ +85°C |
| Testes | Testes 100% abertos, curtos e sem fio |
| Tensão de ensaio | DC300V 5M ohm/10ms |
| Garantia | 1 ano |

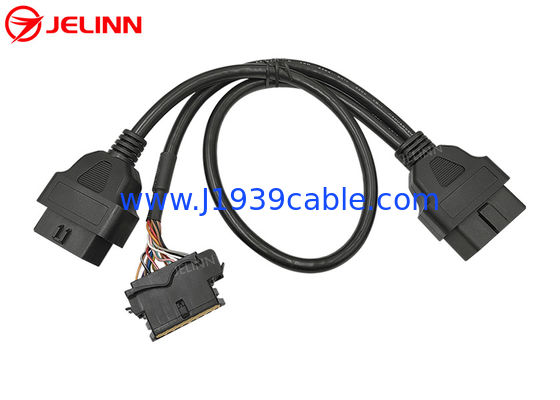

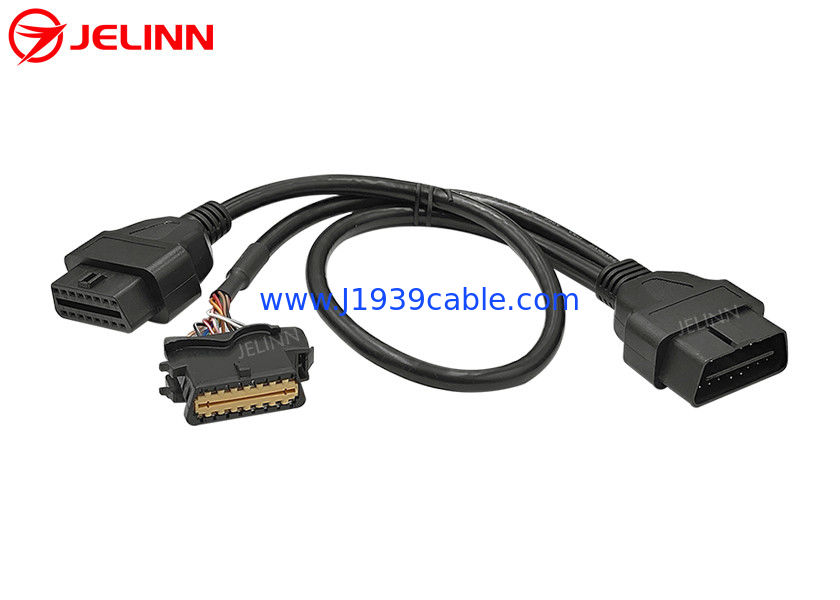

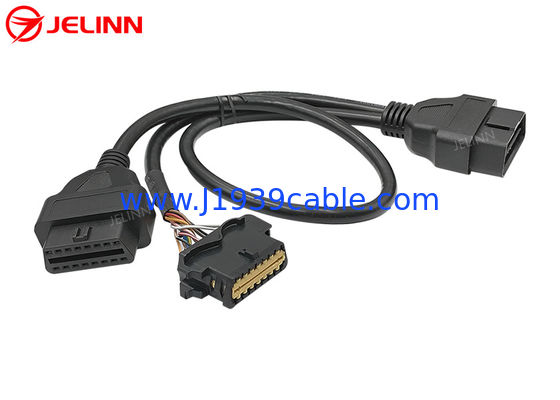

Este é um cabo Y com 3 extremidades de um conector masculino OBD2, um conector feminino Renault OBD2 de substituição e um conector feminino OBD2 comum.
O conector feminino OBD2 OBDII J1962 comum é equipado com terminais KET resistentes de qualidade,que é mais adequado para um ambiente de ensaio ou diagnóstico em que os dispositivos são frequentemente ligados e desconectados.
Atribuição de pin ou pin out
A atribuição de pin ou pin out pode ser assim:
| Enchufe masculina OBD2 | Conector feminino Renault OBD2 | Conector feminino OBD2 comum |
| 1 | 1 | / |
| 2 | 2 | 2 |
| 3 | 3 | / |
| 4 | 4 | 4 |
| 5 | 5 | / |
| 6 | 6 | 6 |
| 7 | 7 | 7 |
| 8 | 8 | / |
| 9 | 9 | / |
| 10 | 10 | 10 |
| 11 | 11 | / |
| 12 | 12 | / |
| 13 | 13 | / |
| 14 | 14 | 14 |
| 15 | 15 | 15 |
| 16 | 16 | 16 |
Há 8 pinos ligados, então há 8 fios de 26AWG no cabo redondo do conector masculino OBD2 para o conector feminino OBD2.Então há 16 fios de 26AWG no cabo do conector masculino OBD2 para o conector feminino Renault OBD2.
A atribuição de pin ou pin out também pode ser assim:
| Enchufe masculina OBD2 | Conector feminino Renault OBD2 | Conector feminino OBD2 comum |
| 1 | 1 | 1 |
| 2 | 2 | 2 |
| 3 | 3 | 3 |
| 4 | 4 | 4 |
| 5 | 5 | 5 |
| 6 | 6 | 6 |
| 7 | 7 | 7 |
| 8 | 8 | 8 |
| 9 | 9 | 9 |
| 10 | 10 | 10 |
| 11 | 11 | 11 |
| 12 | 12 | 12 |
| 13 | 13 | 13 |
| 14 | 14 | 14 |
| 15 | 15 | 15 |
| 16 | 16 | 16 |
Quanto a este pin fora, todos os 16 pinos do OBD2 OBD macho e conectores femininos são com fio, por isso há 16 fios de 26AWG em ambos os cabos redondos.
Aplicação
Este cabo Y é usado para conectartelemática, rastreadores GPS OBD2, ferramentas de programação OBD2 CAN, ferramentas de regulação da ECU ou ferramentas de regulação do desempenho do veículo para as portas de diagnóstico OBD2 femininas dos veículos.
Este cabo OBD2 OBDII Y permite a deslocação de portas ou a ligação de múltiplos dispositivos telemáticos ou IoV. Take the original Renault OBD2 female diagnostic port off its original location with tools if necessary and then insert the OBD2 male plug at the end of this OBD2 Y cable into the original Renault OBD2 female diagnostic portInstalar o conector feminino Renault OBD2 de substituição numa extremidade da extremidade Y de volta à localização original da porta de diagnóstico feminino OBD2 no carro.Em seguida, você pode conectar um dispositivo telemática ou IoV para o conector OBD2 comum do sexo feminino na outra extremidade do Y termina. You can also connect another telematics or tuning device to the OBD2 female connector which was installed at the original location or leave this OBD2 female connector available for diagnostic use in the future.
