Detalhes do produto:
Condições de Pagamento e Envio:
|
| Pins do conector masculino OBD2: | de cobre, níquel ou ouro | Terminos do conector feminino OBD2: | de cobre, níquel ou ouro |
|---|---|---|---|
| Chevrolet OBD2 conector feminino: | equivalente do original | Conector feminino OBD2 comum: | padrão, com terminais KET |
| Testes: | testes 100% aberto, curtos e do falta-fio | Materiais de peças sob-moldadas: | PVC |
| Destacar: | Cabo do OBD Y,Cabo de Chevrolet OBD2 Y,Cabo de Chevrolet J1962 Y |
||
OBD OBDII Homem para Chevrolet OBD2 Fêmea e OBD2 Fêmea Splitter Y Cable
Especificações
| Enchufe masculina OBD2 | padrão, 12V/24V |
| Pins do conector masculino OBD2 | de cobre, níquel ou ouro |
| Supermoldamento da tomada masculina OBD2 | direita |
| Chevrolet OBD2 conector feminino | equivalente do original |
| Conector feminino OBD2 comum | padrão, com terminais KET |
| Terminais de conectores femininos OBD2 | de cobre, níquel ou ouro |
| Supermoldamento do conector feminino OBD2 | direita |
| Materiais de peças sob-moldadas | PVC |
| Forma do cabo | redondo |
| Fio | 26AWG, cobre puro |
| Material dos conectores masculinos e femininos do sistema OBD2 | PA66 |
| Atribuição de pin ou pin out | personalizado |
| Comprimento do cabo | personalizado |
| Resistência ao contacto | 3 ohms no máximo. |
| Resistência ao isolamento | 5M ohm min. |
| Temperatura de funcionamento | -25°C ~ +85°C |
| Testes | Testes 100% abertos, curtos e sem fio |
| Tensão de ensaio | DC300V 5M ohm/10ms |
| Garantia | 1 ano |

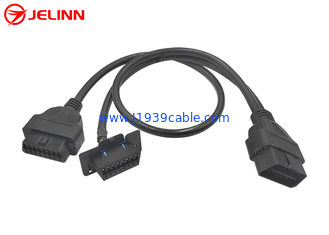

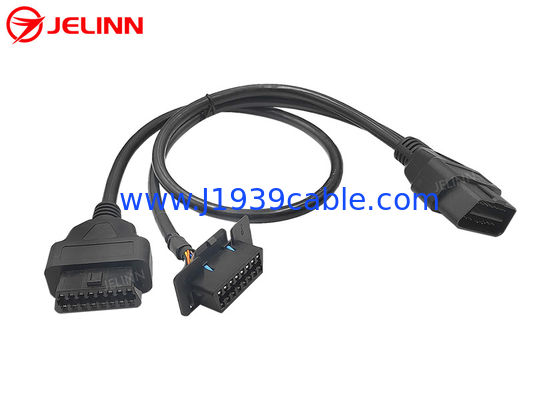

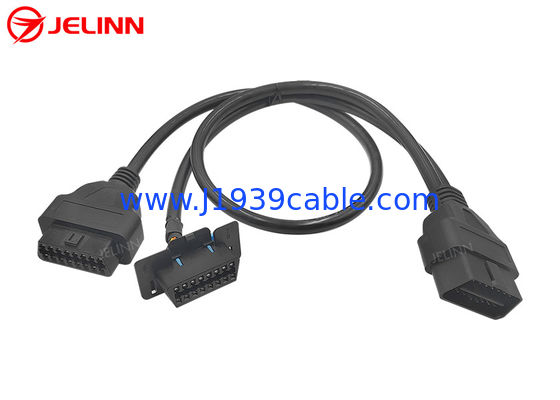

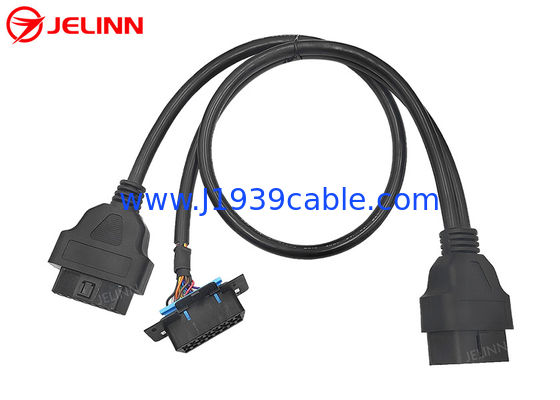

Este é um cabo Y com 3 extremidades de um conector OBD2 masculino, um conector Chevrolet OBD2 feminino de substituição e um conector OBD2 feminino comum.
O conector feminino OBD2 OBDII J1962 comum é equipado com terminais KET resistentes de qualidade,que é mais adequado para um ambiente de ensaio ou diagnóstico em que os dispositivos são frequentemente ligados e desconectados.
A parte de injeção de plástico sobreformada nas extremidades dos conectores OBD2 OBDII femininos e masculinos de 16 pinos faz com que o cabo saia direito.
Atribuição de pin ou pin out
A atribuição de pin ou pin out pode ser assim:
| Enchufe masculina OBD2 | Chevrolet OBD2 conector feminino | Conector feminino OBD2 comum |
| 1 | 1 | / |
| 2 | 2 | 2 |
| 3 | 3 | / |
| 4 | 4 | 4 |
| 5 | 5 | / |
| 6 | 6 | 6 |
| 7 | 7 | 7 |
| 8 | 8 | / |
| 9 | 9 | / |
| 10 | 10 | 10 |
| 11 | 11 | / |
| 12 | 12 | / |
| 13 | 13 | / |
| 14 | 14 | 14 |
| 15 | 15 | 15 |
| 16 | 16 | 16 |
Quanto a este pin fora, os fios pretos em ambos os cabos redondos está ligado ao pin 4 do do OBD2 OBDII conectores masculino e feminino.Então, há 8 fios de 26AWG no cabo redondo de OBD2 conector masculino para OBD2 conector feminino comumTodos os 16 pinos do conector masculino OBD2 para o conector feminino Chevrolet estão ligados, então há 16 fios de 26AWG no cabo do conector masculino OBD2 para o conector feminino Chevrolet OBD2.
A atribuição de pin ou pin out também pode ser assim:
| Enchufe masculina OBD2 | Chevrolet OBD2 conector feminino | Conector feminino OBD2 comum |
| 1 | 1 | 1 |
| 2 | 2 | 2 |
| 3 | 3 | 3 |
| 4 | 4 | 4 |
| 5 | 5 | 5 |
| 6 | 6 | 6 |
| 7 | 7 | 7 |
| 8 | 8 | 8 |
| 9 | 9 | 9 |
| 10 | 10 | 10 |
| 11 | 11 | 11 |
| 12 | 12 | 12 |
| 13 | 13 | 13 |
| 14 | 14 | 14 |
| 15 | 15 | 15 |
| 16 | 16 | 16 |
Quanto a este pin fora, todos os 16 pinos do OBD2 OBD macho e conectores femininos são com fio, por isso há 16 fios de 26AWG em ambos os cabos redondos.
A atribuição de pin ou pin out também pode ser personalizada de acordo com suas necessidades.
Aplicação
Este cabo Y é usado para conectartelemática, dispositivos IoV (Internet of Vehicles), dispositivos de gestão de frotas, rastreadores GPS OBD2, ferramentas de regulação do ECU ou ferramentas de regulação do desempenho dos veículos para as portas de diagnóstico OBD2 femininas dos veículos.
Este cabo OBD2 OBDII Y permite a deslocação de portas ou a ligação de múltiplos dispositivos telemáticos ou IoV. Take the original Chevrolet OBD2 female diagnostic port off its original location with tools if necessary and then insert the OBD2 male plug at the end of this OBD2 Y cable into the original Chevrolet OBD2 female diagnostic portInstale o conector feminino Chevrolet OBD2 de substituição numa extremidade da extremidade Y de volta à localização original da porta de diagnóstico feminino OBD2 no carro.Em seguida, você pode conectar um dispositivo telemática ou IoV para o conector OBD2 comum do sexo feminino na outra extremidade do Y termina. You can also connect another telematics or tuning device to the OBD2 female connector which was installed at the original location or leave this OBD2 female connector available for diagnostic use in the futureSe deixar o conector feminino Chevrolet OBD2 disponível e depois esconder o dispositivo telemático ou IoV ligado ao conector feminino OBD2 comum,Então ninguém saberia que você instalou estes dispositivos sem abrir o painel.
Envio de um pedido de informação
Se você não encontrou ou não tem tempo para procurar os cabos OBD2 OBDII, 9-Pin J1939 ou 6-Pin J1708 cabos, adaptadores ou conectores em nosso site, sinta-se livre para nos dizer o que OBD2 OBDII,Cabos de 9 pin J1939 ou de 6 pin J1708, adaptadores ou conectores necessários porEnvio de um pedido de informação(Se tiver uma imagem, por favor, anexe-a na consulta). Também podemos personalizar quaisquer cabos, adaptadores ou conectores OBD2 OBDII, 9-Pin J1939 ou 6-Pin J1708 para si.
