Detalhes do produto:
Condições de Pagamento e Envio:
|
| Pins do conector masculino OBD2: | de cobre, níquel ou ouro | Terminos do conector feminino OBD2: | de cobre, níquel ou ouro |
|---|---|---|---|
| Conector feminino BMW OBD2: | equivalente do original | Conector feminino OBD2 comum: | padrão, com terminais KET |
| Supermoldamento da tomada masculina OBD2: | Direita. | Supermoldamento do conector feminino OBD2: | Direita. |
| Destacar: | Divisor de OBDII Y,Cabo de BMW OBD2 Y,Cabo de BMW J1962 Y |
||
OBD OBDII Cabos Y divididos masculino para BMW OBD2 feminino e OBD2 feminino
Especificações
| Enchufe masculina OBD2 | padrão |
| Pins do conector masculino OBD2 | de cobre, níquel ou ouro |
| Supermoldamento da tomada masculina OBD2 | direita |
| Conector feminino BMW OBD2 | equivalente do original |
| Conector feminino OBD2 comum | padrão |
| Terminais de conectores femininos OBD2 | Marca KET, de cobre, níquel ou ouro |
| Supermoldamento do conector feminino OBD2 | direita |
| Materiais de peças sob-moldadas | PVC |
| Forma do cabo | redondo |
| Fio | 26AWG, cobre puro |
| Material dos conectores masculinos e femininos do sistema OBD2 | PA66 |
| Atribuição de pin ou pin out | personalizado |
| Comprimento do cabo | personalizado |
| Resistência ao contacto | 3 ohms no máximo. |
| Resistência ao isolamento | 5M ohm min. |
| Temperatura de funcionamento | -25°C ~ +85°C |
| Testes | Testes 100% abertos, curtos e sem fio |
| Tensão de ensaio | DC300V 5M ohm/10ms |
| Garantia | 1 ano |

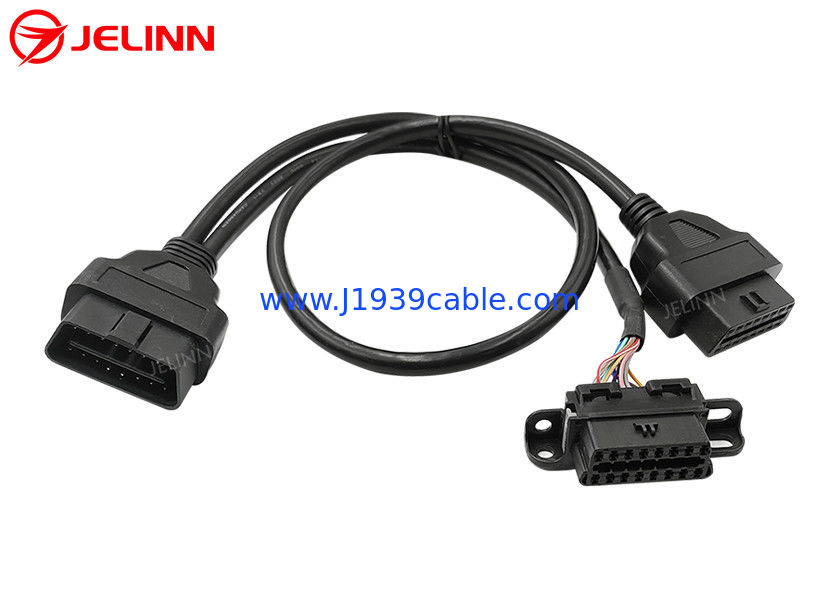

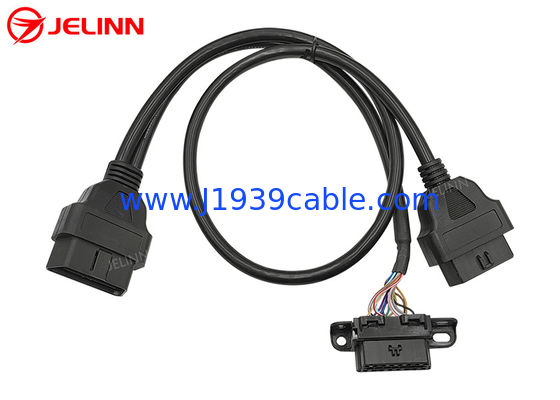

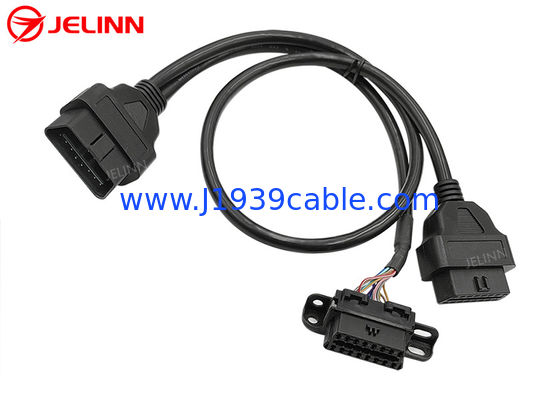

Este é um cabo Y com 3 extremidades de um conector masculino OBD2, um conector feminino de substituição BMW OBD2 e um conector feminino OBD2 comum.
A parte de injeção de plástico sobreformada nas extremidades dos conectores OBD2 OBDII femininos e masculinos de 16 pinos faz com que o cabo saia direito.
Atribuição de pin ou pin out
A atribuição de pin ou pin out pode ser assim:
| Enchufe masculina OBD2 | Conector feminino BMW OBD2 | Conector feminino OBD2 comum |
| 1 | 1 | / |
| 2 | 2 | 2 |
| 3 | 3 | / |
| 4 | 4 | 4 |
| 5 | 5 | / |
| 6 | 6 | 6 |
| 7 | 7 | 7 |
| 8 | 8 | / |
| 9 | 9 | / |
| 10 | 10 | 10 |
| 11 | 11 | / |
| 12 | 12 | / |
| 13 | 13 | / |
| 14 | 14 | 14 |
| 15 | 15 | 15 |
| 16 | 16 | 16 |
Quanto a este pin fora, os fios pretos em ambos os cabos redondos está ligado ao pin 4 do do OBD2 OBDII conectores masculino e feminino.Então, há 8 fios de 26AWG no cabo redondo de OBD2 conector masculino para OBD2 conector feminino comumTodos os 16 pinos do conector masculino do OBD2 para o conector feminino da BMW são com fio, então há 16 fios de 26AWG no cabo do conector masculino do OBD2 para o conector feminino do BMW OBD2.
A atribuição de pin ou pin out também pode ser assim:
| Enchufe masculina OBD2 | Conector feminino BMW OBD2 | Conector feminino OBD2 comum |
| 1 | 1 | 1 |
| 2 | 2 | 2 |
| 3 | 3 | 3 |
| 4 | 4 | 4 |
| 5 | 5 | 5 |
| 6 | 6 | 6 |
| 7 | 7 | 7 |
| 8 | 8 | 8 |
| 9 | 9 | 9 |
| 10 | 10 | 10 |
| 11 | 11 | 11 |
| 12 | 12 | 12 |
| 13 | 13 | 13 |
| 14 | 14 | 14 |
| 15 | 15 | 15 |
| 16 | 16 | 16 |
Quanto a este pin fora, todos os 16 pinos do OBD2 OBD macho e conectores femininos são com fio, por isso há 16 fios de 26AWG em ambos os cabos redondos.
Aplicação
Este cabo Y é usado para conectartelemática, dispositivos IoV, dispositivos de gestão de frota, rastreadores GPS OBD2, ferramentas de regulação da ECU ou ferramentas de regulação do desempenho do veículo para as portas de diagnóstico OBD2 femininas dos veículos.
Este cabo OBD2 OBDII Y permite a deslocação de portas ou a ligação de múltiplos dispositivos telemáticos ou IoV. Take the original BMW OBD2 female diagnostic port off its original location with tools if necessary and then insert the OBD2 male plug at the end of this OBD2 Y cable into the original BMW OBD2 female diagnostic portInstalar o conector feminino de substituição BMW OBD2 numa extremidade da extremidade Y de volta à localização original da porta de diagnóstico feminino OBD2 no carro.Em seguida, você pode conectar um dispositivo telemática ou IoV para o conector OBD2 comum do sexo feminino na outra extremidade do Y termina. You can also connect another telematics or tuning device to the OBD2 female connector which was installed at the original location or leave this OBD2 female connector available for diagnostic use in the futureSe deixar o conector feminino de substituição BMW OBD2 disponível e depois esconder o dispositivo telemático ou IoV ligado ao conector feminino OBD2 comum,Então ninguém saberia que você instalou estes dispositivos sem abrir o painel.
