Casa ProdutosCabo J1939

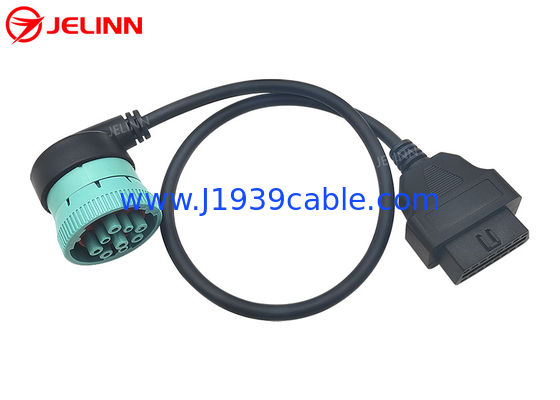

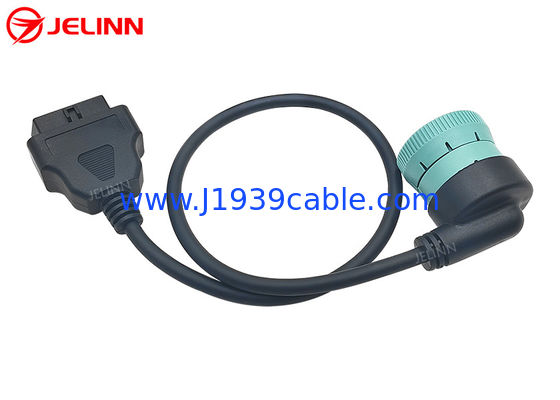

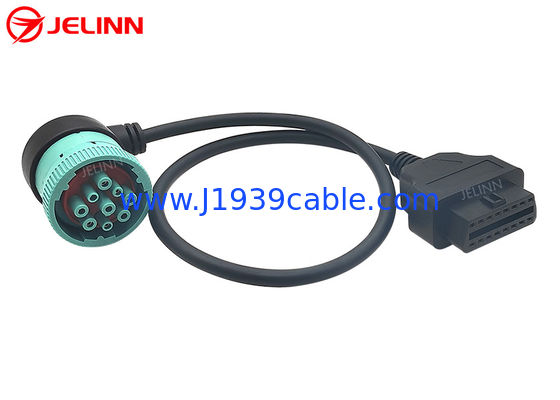

Fêmea do verde J1939 Deutsch 9-Pin do ângulo direito a J1962 OBD2 16 Pin Female Cable

Fêmea do verde J1939 Deutsch 9-Pin do ângulo direito a J1962 OBD2 16 Pin Female Cable

Right Angle Green J1939 Deutsch 9-Pin Female to J1962 OBD2 16 Pin Female Cable

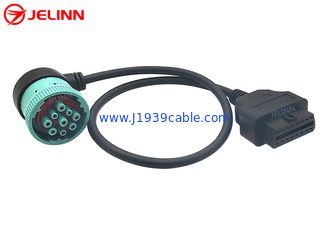

Imagem Grande :  Fêmea do verde J1939 Deutsch 9-Pin do ângulo direito a J1962 OBD2 16 Pin Female Cable Melhor preço

Detalhes do produto:
Lugar de origem: China
Marca: OEM
Certificação: RoHS
Número do modelo: J1939
Condições de Pagamento e Envio:
Quantidade de ordem mínima: 100 unidades
Preço: Please email us for prices
Detalhes da embalagem: Sacos e então caixas do PE
Tempo de entrega: 3-30 dias de trabalho
Termos de pagamento: T/T, Payoneer, Western Union, Paypal, L/C
Habilidade da fonte: 50.000 PCS por mês
Descrição de produto detalhada
Fio: 20AWG, cobre puro Atribuição de pin ou pin out: Personalizado
J1939 tampão feminino: equivalente a Deutsch HD16-9-1939S-P080 Tipo da tomada J1939 fêmea: Tipo 2
Cor do tampão feminino J1939: Verde Temperatura de trabalho: -25°C ~ +85°C
Destacar:

Deutsch J1939 ao cabo de OBDII

,

J1939 fêmea ao cabo OBD2 fêmea

,

Fêmea do Pin de Deutsch 9 ao cabo OBD2 fêmea

Ângulo direito Verde J1939 Deutsch 9-Pin Feminino para J1962 OBD2 16 Pin Feminino



Especificações



J1939 tampão feminino equivalente a Deutsch HD16-9-1939S-P080
Tipo de conector feminino J1939 Tipo 2
Cor do tampão feminino J1939 Verde
Fio 20AWG, cobre puro
Material do plugue J1939 PA66 + fibra de vidro
Material da tomada OBD2 OBDII PA66
Atribuição de pin ou pin out personalizado
Comprimento do cabo personalizado
Pins ou terminais de cobre, níquel ou ouro
Resistência ao contacto 3 ohms no máximo.
Resistência ao isolamento 5M ohm min.
Temperatura de funcionamento -25°C ~ +85°C
Testes Testes 100% abertos, curtos e com erro de ligação
Tensão de ensaio DC300V 5M ohm/10ms
Garantia 1 ano





O J1939Alemão 9-PinO tapete feminino é verde.A extremidade da tomada feminina do J1939 tem um ângulo reto de 90 graus, o que pode ajudar a poupar algum espaço ao conectar e instalar dispositivos telemáticos.



O J1939Alemão 9 PinConector feminino é Tipo 2, então seu Pin F é com menor diâmetro como Pin C e J. Tipo 2 J1939Alemão 9 PinAs tomadas femininas podem ser compatíveis com o tipo 1 ou com o tipo 2 J1939Alemão 9 Pin- Elas são masculinas.

Fêmea do verde J1939 Deutsch 9-Pin do ângulo direito a J1962 OBD2 16 Pin Female Cable 0




Atribuição de pin ou pin out

Em geral, a atribuição do pin ou pin out será assim (4 pines a serem conectados):


OBD2 feminina Sinalização J1939 fêmea
5 Terra A
16 Bateria B
6 J1939, CAN-H C
14 J1939, CAN-L D


Às vezes,a atribuição do pin ou pin out também pode ser assim (6 pina ligar):


OBD2 feminina Sinalização J1939 fêmea
5 Terra A
16 Bateria B
6 J1939, CAN-H C
14 J1939, CAN-L D
2 J1708-H F
10 J1708-L G



Às vezes,a atribuição do pin ou pin out também pode ser assim (6 pina ligar):


OBD2 feminina Sinalização J1939 fêmea
5 Terra A
16 Bateria B
6 J1939, CAN-H C
14 J1939, CAN-L D
12 J1708-H F
13 J1708-L G




O cabo de 6 fios também inclui cablagem para as linhas J1708.é melhor não conectá-los como às vezes as linhas adicionadas podem interferir com o funcionamento de alguns rastreadores GPS.

A atribuição de pin ou pin out também pode ser personalizada de acordo com suas necessidades.



Aplicação

This is a cable between the J1939 round Deutsch 9-pin connector (test equipment side - mates to the J1939 vehicle) and an OBD2 style 16-pin connector (female vehicle side - mates with an OBD2 test connector)As linhas de dados J1939 +/- estão ligadas às linhas CAN +/- e as linhas de energia e de terra também estão ligadas.

A aplicação comum é ligartelemática, gestão de frotas ou dispositivos de transporte, tais como:Rastreadores GPS para veículos comerciais pesados que possuem conectores Deutsch redondos de 9 pinos.

Este cabo também permitirá uma ferramenta de digitalização OBD2 ou umLeitor de código de falha(com o software apropriado) para se conectar ao conector J1939 redondo.J1939 é um protocolo baseado em PGN, onde cada PGN contém múltiplos parâmetros. Sua ferramenta de digitalização deve ser capaz de lidar com PGNs se for trabalhar com este cabo.


Envio de um pedido de informação

Se não encontrou ou não tem tempo para procurar os cabos J1939, OBD2 ou J1708, adaptadores ou conectores no nosso website, sinta-se à vontade para nos dizer quais cabos J1939, OBD2 ou J1708,adaptadores ou conectores que você precisa porEnvio de um pedido de informação(Se tiver uma imagem, por favor anexe-a ao pedido).Cabos J1939, OBD2 ou J1708, adaptadores ou conectores para si.
