Conector J1939 fêmea: | equivalente de Deutsch HD16-9-1939S-P080 | Tipo do conector J1939 fêmea: | Tipo - 2 |
---|---|---|---|
Cor do conector J1939 fêmea: | verde | Terminais: | de cobre, folheado a níquel ou folheado a ouro |
Abrigando o material: | PA66 + fibra de vidro | Material do ilhó: | silicone |
Realçar: | Connerctor J1939,conector de j1939 deutsch,HD16-9-1939S-P080 |

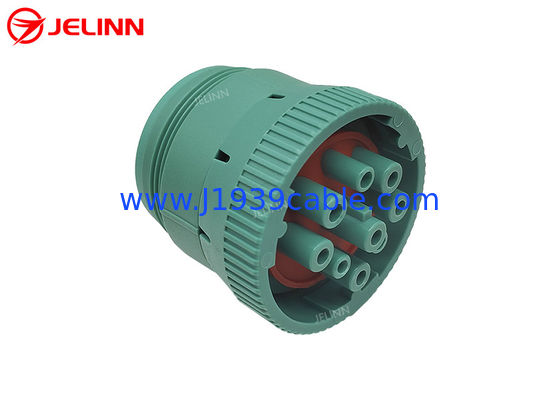

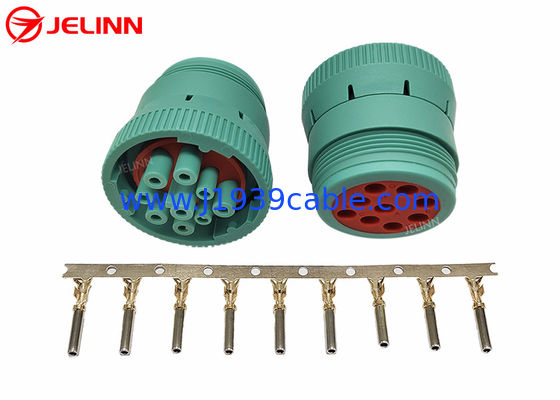

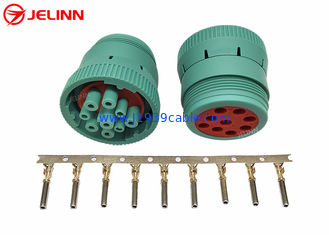

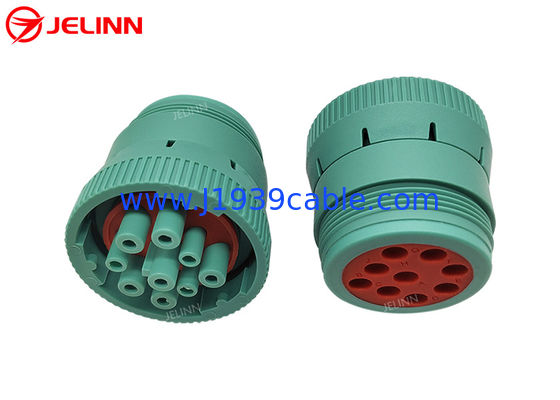

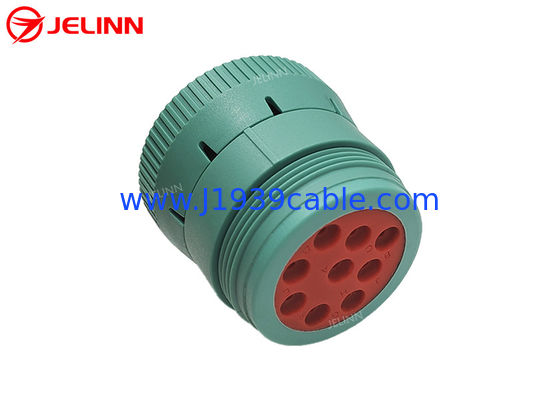

Tipo verde - 2 conector fêmea do Pin J1939 de Deutsch 9 com 9 PCS dos terminais
Especificação
conector fêmea de 9-Pin J1939 | equivalente de Deutsch HD16-9-1939S-P080 |
Tipo de conector fêmea de 9-Pin J1939 | Tipo - 2 |
Cor do conector fêmea de 9-Pin J1939 | Verde |
Número de posições | 9 |
Terminais | de cobre, folheado a níquel ou folheado a ouro |
Número de terminais | 9 PCes |
Tipo do contato | friso |
Tamanho do contato | 16 |
Montando o tipo | suspensão livre (in-line) |
Tipo de fechamento | fechamento da baioneta |
Orientação | fechado |
Abrigando o material | PA66 + fibra de vidro |
Material do ilhó | silicone |
Temperatura de trabalho | −25℃ ~ +100℃ |
Garantia | 1 ano |
Nós fizemos o molde plástico deste conector fêmea de 9-Pin J1939 por nos porque nós temos um conjunto completo de máquinas e equipamentos e uma boa equipe do pessoal para fazer moldes plásticos. Nós igualmente temos as máquinas da modelação por injeção que podem fabricar estes conectores fêmeas de 9-Pin J1939 de acordo com o molde.
Recorde que este é um conector fêmea porque é com terminais. O conector macho de 9-Pin J1939 é com pinos.
O soquete fêmea de 9-Pin J1939 é com um anel de travamento. Girando o anel de travamento ao lugar direito após a obstrução a um receptáculo masculino de 9-Pin J1939 assegura que o conector não virá desconectado acidentalmente.
O conector fêmea do Pin J1939 de Deutsch 9 é o tipo - 2, assim seu Pin F é com diâmetro do smalller como Pin C e Pin J. Type 2 conectores fêmeas de J1939 9-Pin pode ser introduzido no tipo - 1 ou o tipo - 2 receptáculos masculinos de J1939 9-Pn.
Este tipo - 2 conectores fêmeas de J1939 9-Pin podem acoplar-se com as seguintes tomadas masculinas de J1939 9-Pin:
original ou equivalente de Deutsch HD10-9-1939P-P080
original ou equivalente de Deutsch HD10-9-1939PE-P080
original ou equivalente de Deutsch HD10-9-1939P
original ou equivalente de Deutsch HD16-9-1939PE
original ou equivalente de Deutsch HD10-9-1939P-B022
original ou equivalente de Deutsch HD10-9-1939PE-B022
original ou equivalente de Deutsch HD10-9-1939P-BP03
original ou equivalente de Deutsch HD10-9-1939PE-BP03
original ou equivalente de Deutsch HD14-9-1939P-P080
original ou equivalente de Deutsch HD14-9-1939PE-P080
original ou equivalente de Deutsch HD14-9-1939P
original ou equivalente de Deutsch HD14-9-1939PE
original ou equivalente de Amphenol AHD17-9-1939PES80
original ou equivalente de Amphenol AHD17-9-1939PES
Atribuição de Pin ou pinout
A atribuição de pino ou o pinout do conector fêmea de 9-Pin J1939 são como esta:
O pino central é pino de Pin A. The que a aba chave de PIn A enfrenta a é sequência de Pin F. The dos pinos B a J é sentido horário.
Aplicação
Estes conectores fêmeas de 9-Pin J1939 podem ser usados para fabricar cabos e adaptadores de 9-Pin J1939.
