Homem de OBD2 OBDII à fêmea de Volkswagen OBD2 e OBD2 ao cabo fêmea do divisor Y

Homem de OBD2 OBDII à fêmea de Volkswagen OBD2 e OBD2 ao cabo fêmea do divisor Y

OBD2 OBDII Male to Volkswagen OBD2 Female and OBD2 Female Splitter Y Cable
OBD2 OBDII Male to Volkswagen OBD2 Female and OBD2 Female Splitter Y Cable OBD2 OBDII Male to Volkswagen OBD2 Female and OBD2 Female Splitter Y Cable

Imagem Grande :  Homem de OBD2 OBDII à fêmea de Volkswagen OBD2 e OBD2 ao cabo fêmea do divisor Y Melhor preço

Detalhes do produto:
Lugar de origem: China
Marca: OEM
Certificação: RoHS
Número do modelo: OBD2 OBDII
Condições de Pagamento e Envio:
Quantidade de ordem mínima: 100 unidades
Preço: Please email us for prices
Detalhes da embalagem: Sacos e então caixas do PE
Tempo de entrega: 3-30 dias de trabalho
Termos de pagamento: T/T, Payoneer, Western Union, Paypal, L/C
Habilidade da fonte: 50.000 PCS por mês
Descrição de produto detalhada
Pinos da tomada OBD2 masculina: de cobre, folheado a níquel ou folheado a ouro Terminais do conector OBD2 fêmea: de cobre, folheado a níquel ou folheado a ouro
Conector fêmea de Volkswagen OBD2: equivalente do original Conector OBD2 fêmea comum: padrão, com terminais de KET
Testes: testes 100% aberto, curtos e do falta-fio Tensão de teste: DC300V 5M ohm/10ms
Realçar:

Cabo de OBDII Y

,

Cabo de Volkswagen J1962 Y

,

Cabo de Volkswagen OBD2 Y

Homem de OBD2 OBDII à fêmea de Volkswagen OBD2 e OBD2 ao cabo fêmea do divisor Y


Especificação



Tomada OBD2 masculina padrão, 12V/24V
Pinos da tomada OBD2 masculina de cobre, folheado a níquel ou folheado a ouro
Overmold da tomada OBD2 masculina reto
Conector fêmea de Volkswagen OBD2 equivalente do original
Conector OBD2 fêmea comum padrão, com terminais de KET
Terminais dos conectores OBD2 fêmeas de cobre, folheado a níquel ou folheado a ouro
Overmold do conector OBD2 fêmea reto
Material da parte overmolded PVC
Forma do cabo círculo
Fio 26AWG, cobre puro
Material do homem OBD2 e de conectores fêmeas PA66
Atribuição de Pin ou pino para fora personalizado
Comprimento do cabo personalizado
Resistência de contato um máximo de 3 ohms.
Resistência de isolação ohm de 5M mínimo.
Temperatura de trabalho −25℃ ~ +85℃
Testes testes 100% aberto, curtos e do falta-fio
Tensão de teste DC300V 5M ohm/10ms
Garantia 1 ano

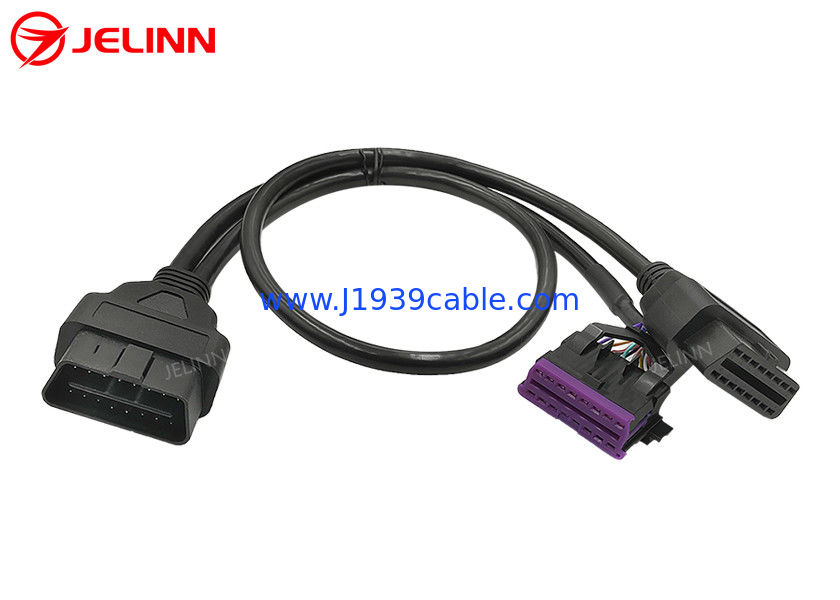

Este é um cabo de Y com 3 extremidades de uma tomada OBD2 masculina, de um conector fêmea de Volkswagen OBD2 da substituição e de um conector OBD2 fêmea comum.

O conector fêmea comum de OBD2 OBDII J1962 é com terminais suportáveis da qualidade KET, que é mais apropriado para um teste ou um ambiente diagnóstico onde os dispositivos sejam obstruídos e desconectados frequentemente.

Homem de OBD2 OBDII à fêmea de Volkswagen OBD2 e OBD2 ao cabo fêmea do divisor Y 0

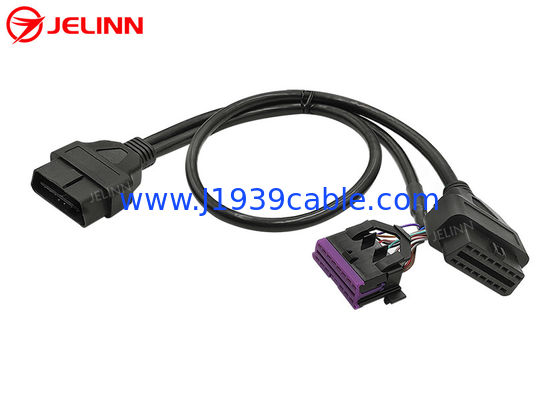

A peça plástica overmolded da injeção nas extremidades da fêmea e dos conectores machos de 16-Pin OBD2 OBDII faz o cabo sair em linha reta.



Homem de OBD2 OBDII à fêmea de Volkswagen OBD2 e OBD2 ao cabo fêmea do divisor Y 1



Nós podemos fazer overmolds diferentes para terminamos da fêmea e dos conectores machos de OBD2 OBDII. Se você não gosta dos overmolds nas extremidades da fêmea de OBD2 OBDII e os conectores machos segundo as indicações das imagens ou você gostariam de ter seu próprio overmold com logotipo da sua empresa ou você tem exigências de aplicação especiais, nós podemos e nós temos a capacidade para fazer um overmold novo para você com carga razoável. Além disso, nós podemos mesmo fazê-la para livre contanto que a quantidade da ordem for 5000 PCes ou mais.

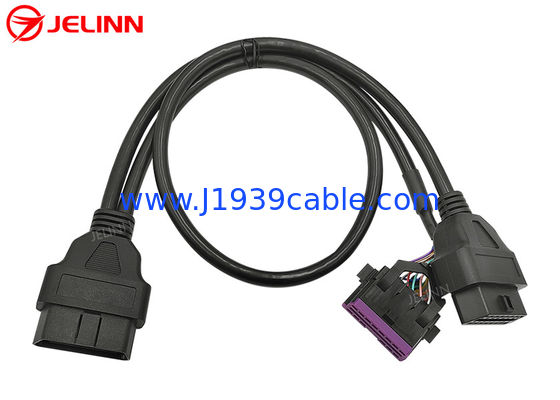

Há uma diferença no defletor no meio da tomada masculina de OBD2 OBDII. Este tipo da tomada OBD2 masculina pode ser conectado aos portos OBD2 fêmeas dos veículos 24V/12V.



Homem de OBD2 OBDII à fêmea de Volkswagen OBD2 e OBD2 ao cabo fêmea do divisor Y 2




Atribuição de Pin ou pino para fora

A atribuição de pino ou o pino para fora podem ser como este:



Tomada OBD2 masculina Conector fêmea de Volkswagen OBD2 conector OBD2 fêmea comum
1 1 /
2 2 2
3 3 /
4+5 4+5 4+5
6 6 6
7 7 7
8 8 /
9 9 /
10 10 10
11 11 /
12 12 /
13 13 /
14 14 14
15 15 15
16 16 16


A respeito deste pino para fora, o Pin 4 e o Pin 5 do homem e dos conectores fêmeas de OBD2 OBDII são conectados junto com um fio curto. O fio preto no cabo principal é conectado a Pin 4 ou a Pin 5. Há 9 pinos prendidos, mas há 8 fios de 26AWG no cabo da tomada OBD2 masculina ao conector OBD2 fêmea comum. Todos os 16 pinos da tomada OBD2 masculina a Volkswagen OBD2 que o conector fêmea é prendido, tão lá é 16 fios de 26AWG no cabo da tomada OBD2 masculina ao conector fêmea de Volkswagen OBD2.

A atribuição de pino ou o pino para fora podem igualmente ser como este:



Tomada OBD2 masculina Conector fêmea de Volkswagen OBD2 conector OBD2 fêmea comum
1 1 1
2 2 2
3 3 3
4 4 4
5 5 5
6 6 6
7 7 7
8 8 8
9 9 9
10 10 10
11 11 11
12 12 12
13 13 13
14 14 14
15 15 15
16 16 16


A respeito deste pino para fora, todos os 16 pinos do homem de OBD2 OBD e os conectores fêmeas são prendidos, tão lá são 16 fios de 26AWG em ambos os cabos.

A atribuição de pino ou o pino para fora podem igualmente ser personalizados de acordo com suas necessidades. Se não há nenhuma necessidade para que mais pinos sejam conectados, nós sugerimos que nós apenas conectemos os pinos que necessários você precisa e o preço pode ser mais baixo porque a matéria prima e os custos laborais são mais baixos.


Aplicação

Este cabo de Y é usado para conectar a telemática, dispositivos de M2M, dispositivos de IoV (Internet dos veículos), dispositivos da gestão da frota, perseguidores de OBD2 GPS, ferramentas de programação da LATA OBD2, ferramentas de ajustamento do ECU ou ferramentas de ajustamento do desempenho do carro aos portos diagnósticos fêmeas do 16-Pin OBD2 dos veículos.



Este cabo de OBD2 OBDII Y permite o internamento ou a conexão portuária da telemática ou de dispositivos múltiplos de IoV. Tome a Volkswagen original OBD2 o porto diagnóstico fêmea fora de seu lugar original com ferramentas caso necessário e introduza então a tomada OBD2 masculina na extremidade deste cabo de OBD2 Y no porto diagnóstico fêmea original de Volkswagen OBD2. Instale o conector fêmea de Volkswagen OBD2 da substituição em uma extremidade das extremidades de Y de volta ao lugar original do porto OBD2 diagnóstico fêmea no carro. Então você pode conectar uma telemática ou um dispositivo de IoV ao conector OBD2 fêmea comum no outro extremo das extremidades de Y. Você pode igualmente conectar uma outra telemática ou dispositivo de ajustamento ao conector OBD2 fêmea que foi instalado no lugar original ou sae este OBD2 do conector fêmea disponível para o uso diagnóstico no futuro. Se você deixa substituição Volkswagen OBD2 o conector fêmea disponível e esconde então a telemática ou dispositivo de IoV conectado ao conector OBD2 fêmea comum, a seguir ninguém saberia que você instalou estes dispositivos sem abrir o painel.

Este cabo pode igualmente ser usado para conectar os dispositivos OBD2 diagnósticos ou os varredores ou os leitores de código da falha (com o software apropriado).
