A fêmea verde do Pin J1939 de Deutsch 9 à flange masculina do quadrado J1939 e ao homem J1939 rosqueado rachou o cabo de Y

A fêmea verde do Pin J1939 de Deutsch 9 à flange masculina do quadrado J1939 e ao homem J1939 rosqueado rachou o cabo de Y

Green Deutsch 9 Pin J1939 Female to J1939 Male Square Flange and Threaded J1939 Male Split Y Cable
Green Deutsch 9 Pin J1939 Female to J1939 Male Square Flange and Threaded J1939 Male Split Y Cable Green Deutsch 9 Pin J1939 Female to J1939 Male Square Flange and Threaded J1939 Male Split Y Cable Green Deutsch 9 Pin J1939 Female to J1939 Male Square Flange and Threaded J1939 Male Split Y Cable

Imagem Grande :  A fêmea verde do Pin J1939 de Deutsch 9 à flange masculina do quadrado J1939 e ao homem J1939 rosqueado rachou o cabo de Y Melhor preço

Detalhes do produto:
Lugar de origem: China
Marca: OEM
Certificação: RoHS
Número do modelo: J1939
Condições de Pagamento e Envio:
Quantidade de ordem mínima: 100 unidades
Preço: Please email us for prices
Detalhes da embalagem: Sacos e então caixas do PE
Tempo de entrega: 3-30 dias de trabalho
Termos de pagamento: T/T, Payoneer, Western Union, Paypal, L/C
Habilidade da fonte: 50.000 PCS por mês
Descrição de produto detalhada
Fio: 18AWG, cobre puro Conector J1939 fêmea: equivalente de Deutsch HD16-9-1939S-P080
Tipo do conector J1939 fêmea: Tipo - 2 J1939 receptáculo masculino 1: equivalente de Deutsch HD10-9-1939P-P080
J1939 receptáculo masculino 2: equivalente de Deutsch HD10-9-1939P-BP03 Tipo dos receptáculos J1939 masculinos: Tipo - 2
Testes: testes 100% aberto, curtos e do mis-fio Tensão de teste: DC300V 5M ohm/10ms
Realçar:

Cabo do divisor J1939

,

cabo rosqueado de J1939 Y

,

Cabo do adaptador do Pin j1939 de Deutsch 9

A fêmea verde do Pin J1939 de Deutsch 9 à flange masculina do quadrado J1939 e ao homem J1939 rosqueado rachou o cabo de Y


Especificação



Conector J1939 fêmea equivalente de Deutsch HD16-9-1939S-P080
Tipo do conector J1939 fêmea Tipo - 2
J1939 receptáculo masculino 1 equivalente de Deutsch HD10-9-1939P-P080
J1939 receptáculo masculino 2 equivalente de Deutsch HD10-9-1939P-BP03
Tipo dos receptáculos J1939 masculinos Tipo - 2
Fio 18AWG, cobre puro
Material dos conectores J1939 PA66 + fibra de vidro
Atribuição de Pin ou pinout personalizado
Comprimento do cabo personalizado
Pinos ou terminais de cobre, folheado a níquel ou folheado a ouro
Resistência de contato um máximo de 3 ohms.
Resistência de isolação ohm de 5M mínimo.
Temperatura de trabalho −25℃ ~ +85℃
Testes testes 100% aberto, curtos e do mis-fio
Tensão de teste DC300V 5M ohm/10ms
Garantia 1 ano





Nós abrimos moldes plásticos dos conectores, dos soquetes, das tomadas e dos receptáculos. Os fios de cobre puros da qualidade 18AWG são empregados para fabricar estes cabos. Nós podemos sempre fazer os cabos com conectividade e durabilidade excelentes.



O conector J1939 fêmea é com um anel de travamento. Girando o anel de travamento após a obstrução assegura que o conector não virá desconectado acidentalmente.



A extremidade de tomadas fêmeas e masculinas do Pin de Deutsch 9 pode ser overmolded ou não, de acordo com suas necessidades. Se as extremidades overmolded, os cabos são mais resistentes e duráveis. Se não overmolded, o preço pode ser mais baixo porque o custo da matéria prima e da mão de obra salvar.

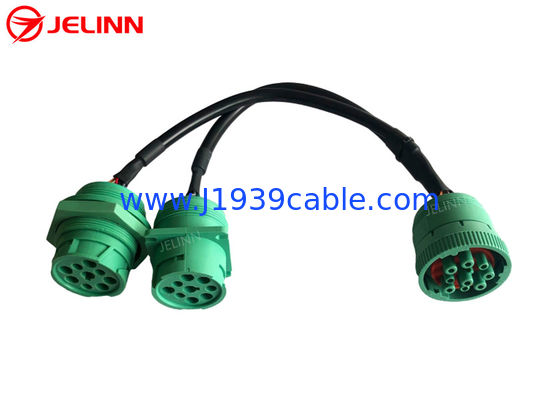

A fêmea verde do Pin J1939 de Deutsch 9 à flange masculina do quadrado J1939 e ao homem J1939 rosqueado rachou o cabo de Y 0

Overmolded

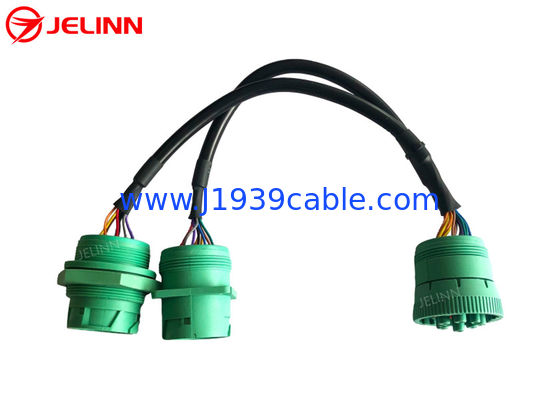

A fêmea verde do Pin J1939 de Deutsch 9 à flange masculina do quadrado J1939 e ao homem J1939 rosqueado rachou o cabo de Y 1

Overmolded





O conector fêmea do Pin de Deutsch 9 deste cabo é o tipo - 2, assim seu Pin F é com diâmetro do smalller como Pin C e Pin J. Type 2 conectores J1939 fêmeas pode ser introduzido no tipo - 1 ou o tipo - 2 receptáculos J1939 masculinos.

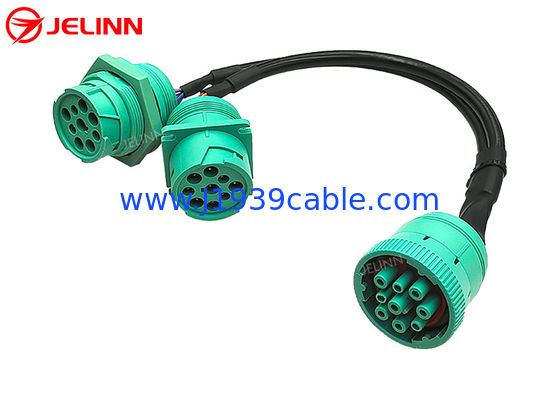

A fêmea verde do Pin J1939 de Deutsch 9 à flange masculina do quadrado J1939 e ao homem J1939 rosqueado rachou o cabo de Y 2





Um dos receptáculos J1939 masculinos é terra comum rosqueada do estilo da montagem da contraporca em caminhões de Paccar (Kenworth, Peterbilt, estrela ocidental).



Atribuição de Pin ou pinout



Na maioria dos casos, todos os 9 pinos do homem J1939 e os conectores fêmeas são conectados, tão lá são 9 fios de 18AWG no cabo. Se não há nenhuma necessidade para que todos os 9 pinos sejam conectados, o preço pode ser mais baixo porque o custo da matéria prima e da mão de obra pode ser mais baixo.


A atribuição de pino ou o pinout podem igualmente ser personalizados de acordo com suas necessidades.


Aplicação

Há somente um porto J1939 diagnóstico em um caminhão. Se você quer conectar ao mesmo tempo dois dispositivos com o porto J1939 ao caminhão, este cabo da separação Y do Pin J1939 de Deutsch 9 é necessário. Pode conectar ELDs (dispositivos de registro eletrônicos, tais como o ZED de Cummins, o eLog de Garmin ou o KeepTruckin ELD), dispositivos diagnósticos ou varredores ou leitores de código da falha ao caminhão.



Este Pin J1939 de Deutsch 9 rachou o cabo de Y permite o internamento ou a conexão portuária de dispositivos múltiplos. Este cabo de Y é para os veículos comerciais resistentes (tais como algum Freightliner Cascadias e outro) que têm o porto diagnóstico do pino J1939 9 junto ao pedal de embreagem ou em algum outro lugar incômodo. É igualmente para os veículos comerciais que exigem dispositivos múltiplos sejam conectados ao porto diagnóstico do pino J1939 9. Este cabo de Y racha o porto J1939 diagnóstico, reservando um porto J1939 no lugar original e o outro conectado a um ELD ou a um outro dispositivo que tenha um porto J1939.



Este cabo pode ser usado na maioria de caminhões diesel tais como Kenworth, internacional, Freightliner, Isuzu, Hino, capa de chuva, Peterbilt, Oshkosh, Sterling, Volvo, laborioso, Navist e a estrela ocidental.
